Готовые решения ворот шторных
- DoorHan серий hd10, hd20, hd40
Ворота шторные подъемные серии HD40 Синие
серый RAL 7004 , Промышленная , роллетные
Цена:
299 250 руб.
269 325 руб.
Заказать
Ворота шторные подъемные серии HD40 белые
Cерия 400, Промышленная , роллетные
Цена:
323 000 руб.
290 700 руб.
Заказать
Ворота шторные подъемные серии HD20 Синие
синий RAL 5005, Cерия 200, Промышленная , роллетные
Цена:
228 000 руб.
205 200 руб.
Заказать
Ворота шторные подъемные серии HD20 Белые
белый RAL 9003, Промышленная , подвесные откатные
Цена:
218 500 руб.
196 650 руб.
Заказать
Ворота шторные подъемные серии HD20 Красные
красный RAL 3002, Промышленная , роллетные
Цена:
199 500 руб.
179 550 руб.
Заказать
Ворота шторные подъемные серии HD10 Белые
белый RAL 9010, Промышленная , роллетные
Цена:
123 500 руб.
111 150 руб.
Заказать
Ворота шторные подъемные серии HD10 Синие
синий RAL 5010, Промышленная , роллетные
Цена:
114 760 руб.
103 284 руб.
Заказать
Ворота шторные подъемные серии HD40 Красные
красный RAL 3002, Офисная
Цена:
237 500 руб.
213 750 руб.
Заказать

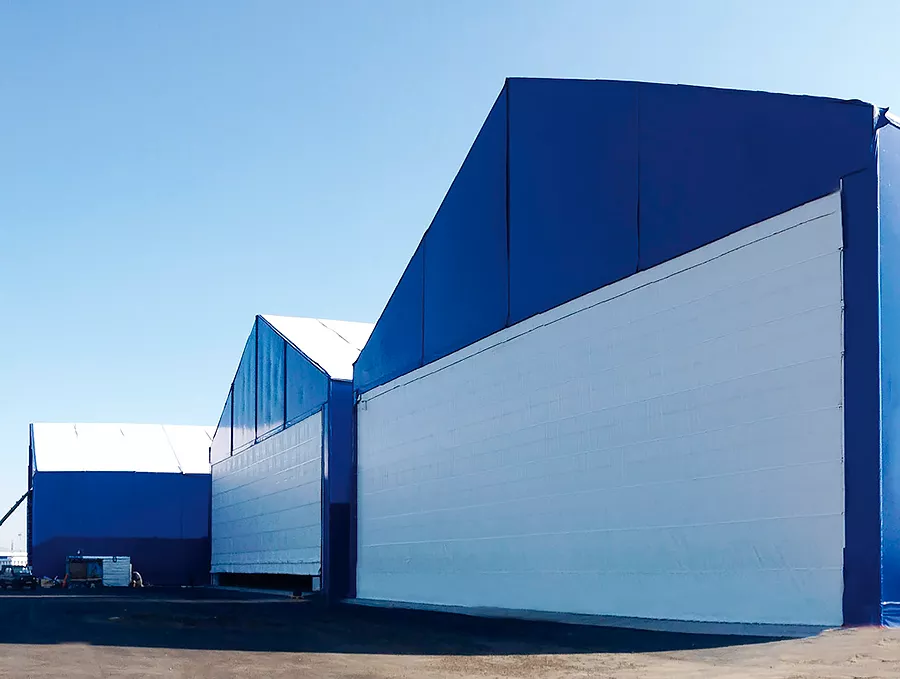

Шторные подъемные ворота HD10, HD20, HD40 используются для перекрытия больших проемов в крупномасштабных помещениях.
Конструкции всех трех серий обладают повышенной износоустойчивостью, герметичностью, а также отсутствием дополнительного техобслуживания.
Ворота обеспечивают гидро-, шумо- и термоизоляцию помещения.

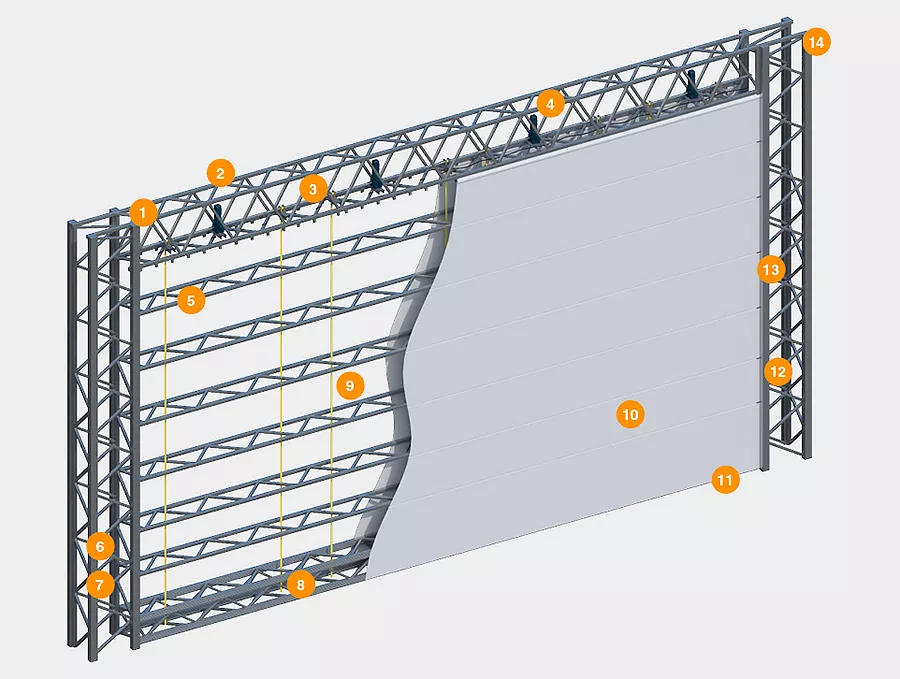

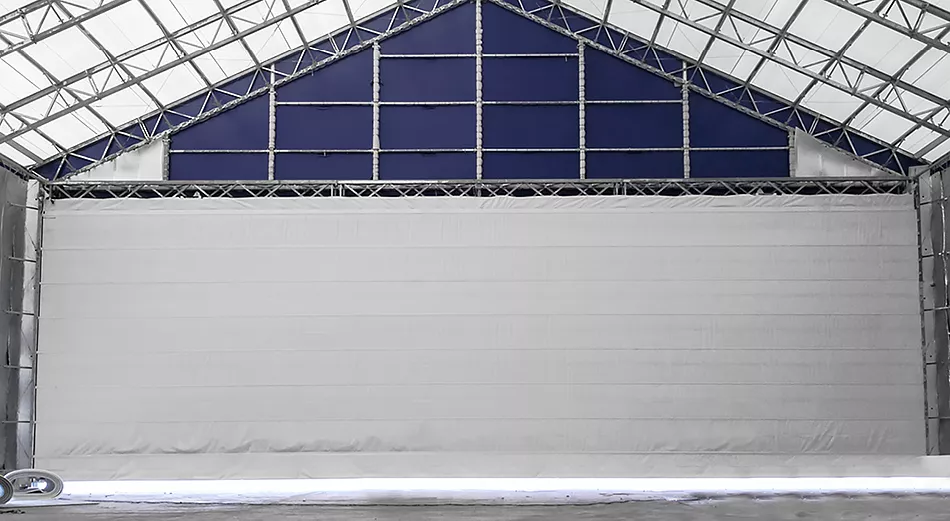

Конструкция шторных подъемных ворот HD10, HD20, HD40
- Вертикальные направляющие
- Надворотная балка
- Вал
- Мотор-редуктор
- Горизонтальная ферма
- Световая и звуковая сигнализации
- Шкаф управления
- Нижняя балка
- Стропы
- ПВХ-полотно ворот
- Нижнее уплотнение
- Фотоэлементы безопасности
- Боковое уплотнение
- Несущий портал (устанавливается опционально)
Внешний вид шторных подъемных ворот HD10, HD20, HD40
- Цвета
RAL 9003 белый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RAL 7004 серый
RAL 3000 красный
Нестандартный цвет по карте RAL
Характеристики шторных подъемных ворот HD10, HD20, HD40
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение |
|---|---|
| Материал полотна | полиэстер с двумя слоями ПВХ (плотность 900 г/м²) |
| Материал несущих ферм и направляющих | алюминиевый сплав |
| Механизм подъема | барабанно-ременный |
| Привод электродвигателя | электромеханический с остановкой по концевым выключателям и возможностью аварийного ручного открывания |
| Управление | стационарный кнопочный пульт с ключ-маркой |
| Уплотнения боковые | щеточного типа, двунаправленные по передним и задним примыканиям полотна ворот к боковым направляющим |
| Уплотнение верхнее | полиэстер с двумя слоями ПВХ |
| Уплотнение нижнее | полиэстер с двумя слоями ПВХ с утяжелителем |
| Сигнальные устройства | световая и звуковая сигнализация |
| Аварийное открывание | ручной рукояткой при расторможенных мотор-редукторах |
| Система безопасности | фотоэлементы, датчик безопасности нижнего профиля (опция) |
| Тип привода электродвигателя | электромеханический с возможностью ручного открывания; количество приводов зависит от ширины проема ворот: до 12 м — один привод; от 12 до 20 м — два привода |
| Мощность одного привода, Вт | 3–9,2 кВт в зависимости от размеров ворот |
| Напряжение питания, В | 380 В, 3 фазы 50 Гц |
| Максимальное время подъема (открывания/закрывания) полотна, сек | 0,1–0,5 м/сек (зависит от исполнения ворот) |
| Диапазон рабочих температур, °С | от −35 до + 35 °C |
| Класс защиты IP | IP 65 |
| Размер профиля (глубина фермы ворот), мм | в зависимости от ветрового давления в районе строительства |
| Параметр | Показатель |
|---|---|
| Ворота шторные подъемные серии HD10 | |
| Ширина проема, мм | до 10 000 |
| Высота проема, мм | до 10 000 |
| Ворота шторные подъемные серии HD20 | |
| Ширина проема, мм | до 20 000 |
| Высота проема, мм | до 20 000 |
| Ворота шторные подъемные серии HD40 | |
| Ширина проема, мм | до 40 000 |
| Высота проема, мм | до 40 000 |
| Параметр | Характеристики упаковки |
|---|---|
| Упаковка в картон | |
| Описание | Надежная картонная коробка, стретч-пленка |
| Упаковка в пузырчатую пленку | |
| Состав | Алюминиевые профили |
| Упаковка в дерево | |
| Состав | Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | Зависит от длины ворот |
| Ширина, мм | Ширина ферм ворот + 150 мм |
| Высота, мм | Зависит от количества ферм ворот |
| Упаковка в контейнер | |
| Описание | В зависимости от размеров рам ворот |
| Упаковка в коробку | |
| Состав | Мотор-редукторы, электротехнические изделия |
| Упаковка на палету | |
| Описание | Упаковка крупных деталей для ворот, дополнительная упаковка стретч-пленкой |
Комплектация шторных подъемных ворот HD10, HD20, HD40
- Базовая
- Дополнительная
Полотно. Выполнено из качественного поливинилхлорида, армированного полиэстером. После сборки изделия формируется два непроницаемых кармана с ПВХ-кордом, затянутым внутрь. Полотно надежно монтируется в алюминиевые секции и закрепляется с помощью саморезов. Замена одного из полотен производится без демонтирования всей установленной конструкции.
Для фиксации верхней части полотна и регулировки натяжения тента применяются специальные узлы крепления.

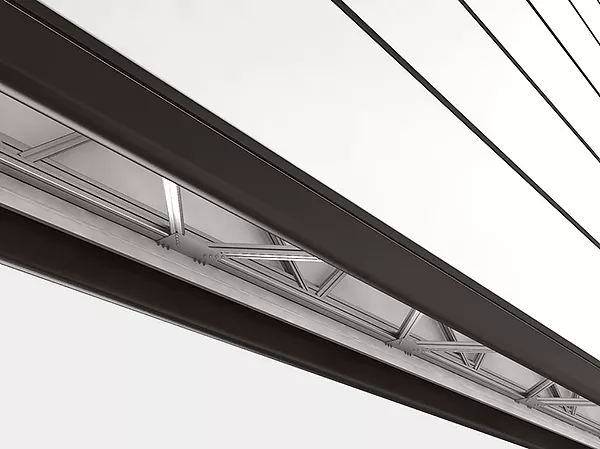

Надворотная балка оборудуется барабанами и приводными мотор-редукторами.
Свободный вал барабана оснащается конечным выключателем. Данное устройство срабатывает при достижении полотном крайних точек, прекращая работу электродвигателей.
Валы выполнены из металлических труб, на концах которых устанавливаются парные звездочки, соединенные в цепную муфту.1. Валы выполнены из металлических труб, на концах которых устанавливаются парные звездочки, соединенные в цепную муфту.
Для выполнения процесса открытия-закрытия полотна используются ремни.
Ремень одним концом закрепляется на барабане, а вторым на узле балочной
подвески снизу
Щеточные уплотнители предназначены для улучшения герметичности стыков между полотном ворот и проемом сооружения. Система уплотнителей монтируется как с внутренней, так и с наружной стороны по длине вертикальных направляющих.
Специальный каплевидный карман производит уплотнение в нижней части
ворот, плотно прилегая к грунту.

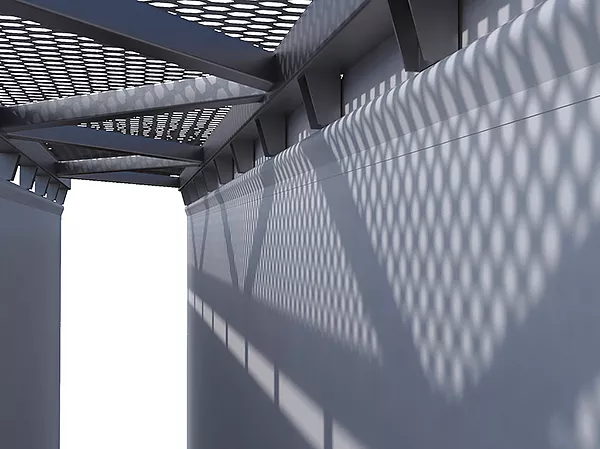

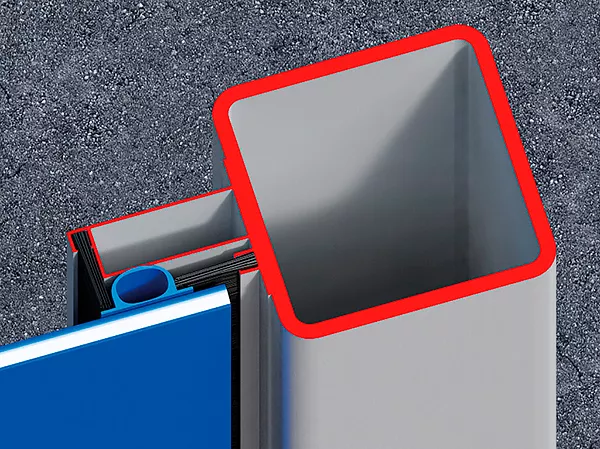

Нижняя балка и горизонтальные фермы перемещаются по направляющим, которые устанавливаются по краям проема на колоннах. Боковые направляющие отвечают за точное передвижение полотна. Они изготовлены из алюминиевых профилей.
Для регулировки направления движения воротами на внешней стороне коробки управления располагается кнопочный пульт.
По осевой линии верхней части проема проводится звуковая и световая сигнализации. Они срабатывают, когда включаются электродвигатели.
В проеме ворот монтируются фотоэлементы, отвечающие за безопасность.
Блок управления воротами.
Фотоэлементы.
Монтаж шторных подъемных ворот HD10, HD20, HD40
- Подготовка объекта
- Способы монтажа
Подготовка строительного проема к установке проводится вашими силами согласно техническому заданию, которое мы предварительно отправляем. Важно подвести силовое питание к проему до начала работ по установке.
Установка ведется в соответствии с проектом производства работ. Перед сдачей специальная комиссия оценивает работу шторных подъемных ворот HD10, HD20, HD40 по специальному альбому «Программа и методика испытаний».
Условия эксплуатации шторных подъемных ворот HD10, HD20, HD40
Помимо продажи шторных подъемных ворот HD10, HD20, HD40, мы разработали ряд практических рекомендаций по безопасному использованию оборудования, для его бесперебойной работы в течение длительного времени:
- Перед началом использования ворот нужно обязательно изучить руководство по их эксплуатации, а также паспорт изделия. Важно соблюдать требования и условия, обозначенные в этих документах;
- Обслуживание ворот должны выполнять специалисты организации, выполнившей поставку и установку ворот. В противном случае гарантии как на ворота, так и на безопасность их эксплуатации, не распространяются;
- Перед началом работ обязательной является проверка полотна на наличие видимых повреждений или деформации полотна;
- При наличии повреждений или неисправностей, влияющих на работоспособность конструкции или безопасность ее эксплуатации, следует незамедлительно вызвать сотрудников техподдержки обслуживающей компании;
- При включении рубильника в шкаф управления подается электроэнергия, подтверждением чего будет являться включение специального светового индикатора;
- Для открытия или закрытия ворот используются специальные кнопки управления. Вместе с их нажатием включаются звуковая и световая сигнализация, а полотно ворот приходит в движение. При прекращении давления на кнопку приводные механизмы выключаются и ворота останавливаются;
- Приводной механизм, а также световая и звуковая сигнализации автоматически отключаются при достижении полотном крайней точки;
- При завершении работы необходимо отключить шкаф управления от электропитания с помощью рубильника;
- На обоих торцах полотна установлены фотоэлементы. При попадании в их зону действия посторонних предметов приводы моментально прекращают движение полотна. В таком случае движение полотна будет возможно только в обратном направлении;
- При плановом ТО, ремонте и других способах взаимодействия с подъемными шторными воротами следует неукоснительно соблюдать правила техники безопасности;
- При работе с воротами оператору ЗАПРЕЩЕНО:
- Передавать управление воротами другим лицам без указания сотрудника, ответственного за эксплуатацию;
- Отвлекаться от работы;
- Оставлять пульт с ключ-картой без присмотра;
- Изменять режим с прямого хода на обратный до полной остановки ворот, кроме случаев экстренной необходимости с целью предотвращения аварии или несчастного случая.
Вопрос-ответ
Для чего подходят ангарные ворота?
Такие ворота подходят для крупных промышленных объектов, где требуется перекрыть большие по высоте и ширине проемы.
Какие ангарные ворота лучше выбрать?
Выбор типа ангарных ворот зависит от назначения объекта и необходимых размеров ворот.
Каковы габариты проема под установку ангарных ворот?
Габариты проема под установку ангарных ворот: ширина проема до 400 м, высота проема до 70 м.
Где можно купить ангарные ворота?
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
