Готовые решения
- Дверь откатная
Откатная дверь для холодильных камер Дорхан IDS
белый RAL 9003, IDS, ручное, подвесные откатные
Цена:
186 209 руб.
167 588.10 руб.
Заказать
Дверь откатная для охлаждаемых помещений DoorHan IDS
белый RAL 9003, IDS, ручное, подвесные откатные
Цена:
177 364 руб.
159 627.60 руб.
Заказать
Удобная конструкция, которая используется на предприятиях пищевой промышленности, складах, логистических центрах и т.д. Ее особенность - легкая эксплуатация и минимум пространства.

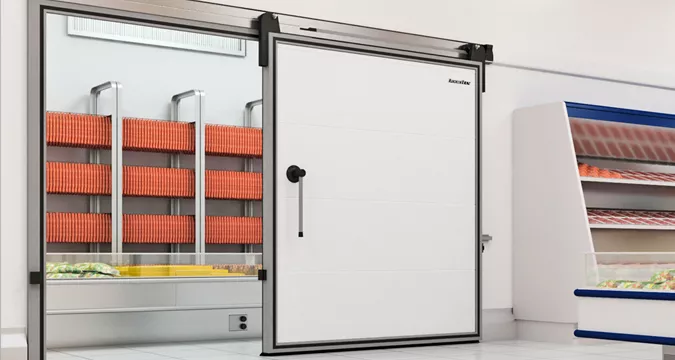

Откатная дверь подойдет для тех объектов, где требуется сэкономить пространство. Подойдет для помещений с низко- и среднетемпературным режимом: рестораны, бары, кафе, компании, занимающиеся продажей продуктов питания.
Больше информацииМеньше информации
Конструкция откатных дверей для охлаждаемых помещений
- Верхняя направляющая рельса с роликовым механизмом
- Алюминиевая рама с кабель-каналом для установки ПЭН обогрева

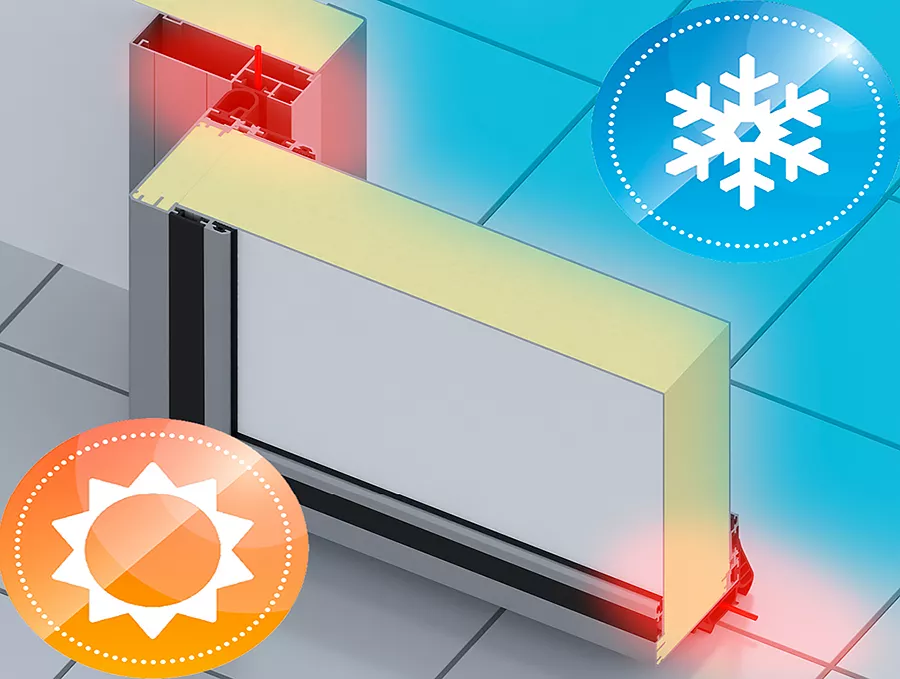

- Обогрев периметра рамы низкотемпературных дверей
- Нижняя направляющая рельса
- Нижний прижим
- Нижний уплотнитель
- Обогрев периметра полотна двери (устанавливается опционально)
- Роликовый механизм с кронштейном подвеса полотна

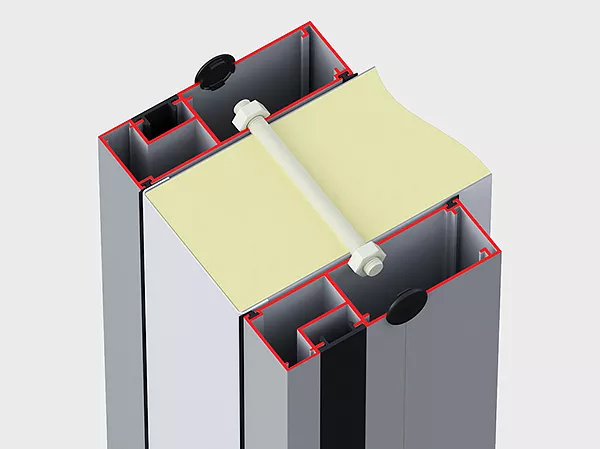

- Алюминиевый каркас полотна
- Уплотнитель периметра полотна
- Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
- Полотно двери
- Обогрев нижней кромки полотна
Внешний вид откатных дверей для охлаждаемых помещений
- Поверхности
- Цвета
Гладкая
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Характеристики откатных дверей для охлаждаемых помещений
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | откатной механизм имеет систему прижима уплотнителя к раме |
| Грузоподъемность откатной системы, кг | 300 | |
| Тип запорного механизма (замка) | система запирания под навесной замок | |
| Антикоррозионная стойкость | высокая устойчивость к коррозии |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 800–3 000 |
| Высота проема, мм | 1 800–6 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 240 |
| Пристенки, мм | от 1 060 до 3 260 (на стороне отката), от 115 (на противоположной откату стороне) |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Длина, мм | зависит от ширины полотна |
| Ширина, мм | зависит от ширины полотна |
Комплектация откатных дверей для охлаждаемых помещений
- Базовая
- Дополнительная
Алюминиевая откатная система.
Алюминиевая рама с кабель-каналом для установки ПЭНа.
Уплотнитель периметра полотна.
Рычажная ручка для дверей шириной от 1 600 миллиметров.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

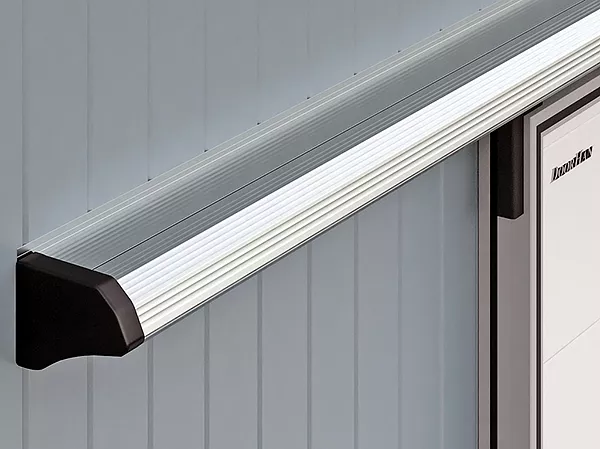

Защитный декоративный короб.
Внутренняя алюминиевая рама, обеспечивающая жесткость проема.
Система запирания под навесной замок.
Обогрев полотна.

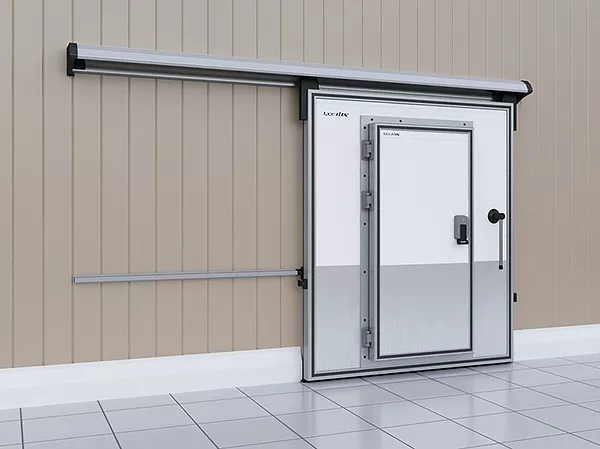

Врезная калитка 800 × 2 000 миллиметров.
Защитный бампер.

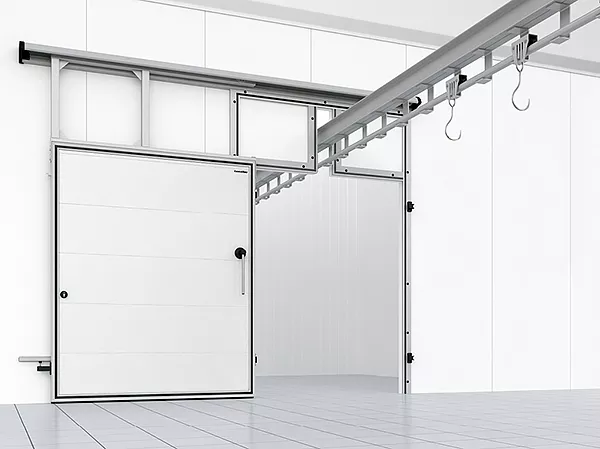

Система под монорельсовый путь.
Система автоматизации.
Монтаж откатных дверей для охлаждаемых помещений
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед установкой необходимо точно знать размеры проема. Для наилучшего результата рекомендуем приглашать наших специалистов, которые быстро и качественно осуществлят замер как минимум в 3-х точках.
● максимальное расстояние между полом и вверхом проема (H);
● максимальное расстояние между краями проема (B);
● наименьшее расстояние от препятствия до верха проема - не менее 240 мм (h);
● минимальное расстояние между краями проема до ближайшего препятствия (b1, b2).
Требования к объекту:
● расхождение уровня стен не должно превышать 3 мм;
расхождение диагоналей проема не должно превышать 5 мм.
Накладной монтаж снаружи помещения с откатом полотна влево

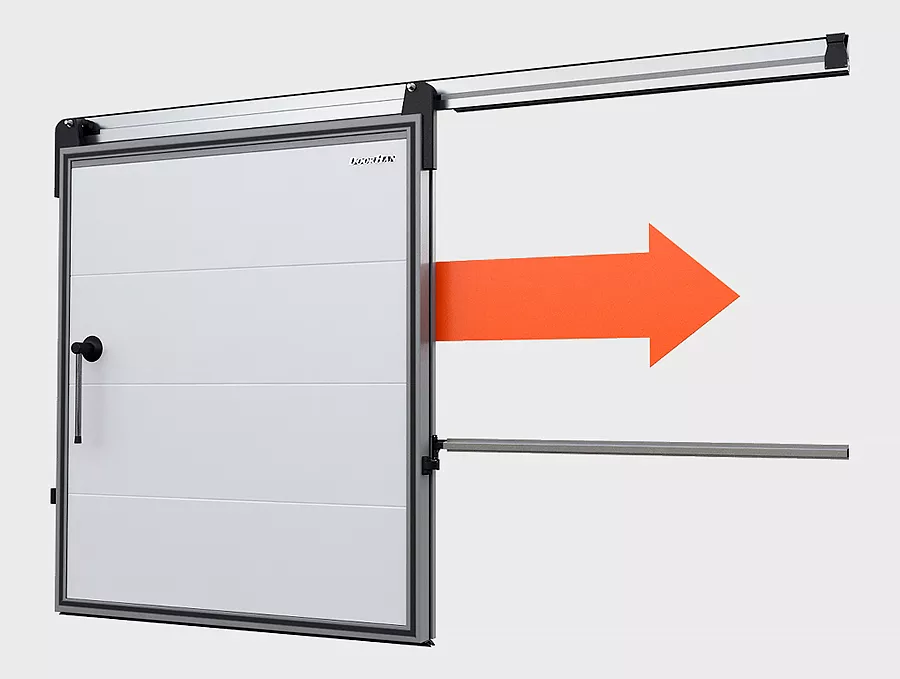

Накладной монтаж снаружи помещения с откатом полотна вправо
Среднетемпературное исполнение
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от +6 до −5 |
| Температурный режим перед дверью, °С | от +35 до 0 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 80 мм
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от −5 до −18 |
| Температурный режим перед дверью, °С | от +35 до −18 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от −18 до −27 |
| Температурный режим перед дверью, °С | от +50 до −35 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от −27 до −35 |
| Температурный режим перед дверью, °С | от +50 до −35 |
| Влажность, % | до 100 |
Инструкции по откатным дверям для охлаждаемых помещений
Видео откатных дверей для охлаждаемых помещений
Вопрос-ответ
Как выбрать правильную дверь для морозильной камеры?
Двери должны быть способны минимизировать утечку холода из камеры, чтобы обеспечить эффективное сохранение низких температур внутри. Также они должны быть способны функционировать надежно даже при экстремально низких температурах, чтобы обеспечить непрерывную работу камеры. Двери должны быть достаточно прочными, чтобы выдерживать высокую нагрузку и обеспечивать долгий срок службы.
Как правильно подобрать вид холодильной двери?
Выбор типа холодильной двери основывается на технологическом проекте. Для прохода персонала рекомендуется использовать распашные двери, а для проезда механизированных погрузочных средств - откатные двери.
В каких случаях рекомендована установка утапливаемого порога?
Рекомендуется применять функцию "утапливаемый порог" только при использовании холодильных дверей DoorHan в морозильных камерах, которые работают в режиме шоковой заморозки. Более того, для оптимальной работы функции требуются дополнительные опции, такие как "низкотемпературное исполнение" и "обогрев полотна двери".
Как решить задачу обогрева нижнего контура морозильной двери без установки утапливаемого порога?
В морозильных дверях DoorHan доступна опция "низкотемпературное исполнение", где кабель обогрева устанавливается внутри нижнего уплотнителя. Таким образом, не требуется отдельный обогрев пола в зоне примыкания уплотнителя и установка отдельного утапливаемого порога.
Возможна ли установка в низкотемпературных камерах и камерах шоковой заморозки?
Да, при использовании обогрева полотна.
Какая толщина панели распашных дверей для охлаждаемых помещений?
Панели толщиной 80 мм и 120 мм
Какая толщина панели откатных дверей для охлаждаемых помещений?
Панели толщиной 80 мм и 120 мм
Какие минимальные размеры у распашных дверей DoorHan для охлаждаемых помещений?
800 мм по ширине, 1800 мм по высоте
Какие минимальные размеры у откатных дверей DoorHan для охлаждаемых помещений?
800 мм по ширине, 1800 мм по высоте
Каковы максимальные размеры холодильных дверей DoorHan?
Проемы холодильных камер шириной от 600 до 3000 мм и высотой от 600 до 5000 мм
При какой температуре могут эксплуатироваться распашные и откатные двери?
Внутри холодильной камеры эти двери могут работать в температурном диапазоне от -27 до -35 °C, в то время как снаружи холодильной камеры они будут функционировать при температуре от +50 до -35 °C.
Возможно ли автоматизировать холодильные двери DoorHan?
Откатные двери могут быть оснащены специализированным автоматическим приводом, предлагающим различные опции управления открытием и закрытием.
Распашные холодильные двери не подлежат автоматизации.
Распашные холодильные двери не подлежат автоматизации.
Что нужно знать, чтобы правильно подобрать холодильную дверь?
Размеры проема, тип открывания двери, температурный режим
Насколько надежны холодильные двери?
Холодильные двери надежны и эффективны для поддержания температурных режимов в холодильном помещении. Качество, установка и правильное использование играют роль в надежности. Для обеспечения долгосрочности службы ворот следуйте рекомендациям производителя, проводите регулярное обслуживание и проверяйте уплотнители, замки и петли.
