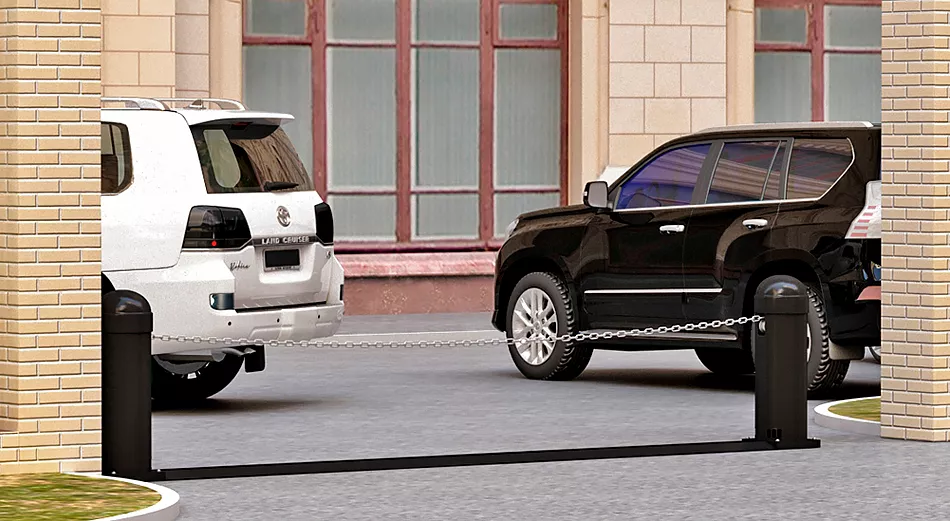

Конструкция представляет собой эффективный способ сделать ограниченный въезд/выезд на ограниченную территорию.
Может использоваться на различных парковках: частные дворы, административные, офисные здания и т.д.
Управление шлагбаумов происходит 2 способами:
- В автоматическом режиме;
- В ручном режиме. Полезно на случай отключения электричества.
Больше информацииМеньше информации
Конструкция цепного шлагбаума Chain Barrier Pro
- Винт крепления крышки с внутренним шестигранником
- Защитная крышка из окрашенной стали, что исключает появление ржавчины
- Каркас из окрашенной стали, что также исключает появление коррозии
- Встроенный блок управления PCB-SL
- Корпус
- Двигатель 220 В со встроенной защитой от перегрева
- Расцепитель
- Анкерный болт
- Цепь и замок
- Нейлоновый ролик для цепи
- Нейлоновый направляющий шкив
Внешний вид цепного шлагбаума Chain Barrier Pro
- Элементы шлагбаумов
Стальная крышкa с замком
Замок-соединитель цепи
Механический расцепитель
Характеристики цепного шлагбаума Chain Barrier Pro
- Технические
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Длина стрелы, м | 7–15 | |
| Напряжение питания, В | 220–240 | |
| Мощность, Вт | 280 | |
| Диапазон рабочих температур, °С | −20...+55 | |
| Максимальный действующий момент, Нм | 20 | |
| Класс защиты IP | 54 | |
| Интенсивность использования, % | 50 | При температуре t = 20 °С |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 800 |
| Ширина, мм | 420 |
| Высота, мм | 390 |
Комплектация цепного шлагбаума Chain Barrier Pro
- Базовая
- Дополнительная
Chain Barrier Master PRO и Chain Barrier Slave PRO, цепь 7 или 15 м, крепежные элементы.
Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.
GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу
четырьмя автоматами.
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Желоб Сar-2 накладной для укладки цепи.
Желоб Car-4 встраиваемый для укладки цепи.
Ловитель для стрелы шлагбаума с регулировкой высоты.
Фоточувствительными элементами безопасности серии Photocell-N. Комплект
состоит из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.
Обогреватель Heater. Если оборудование используется в условиях низких температур, устройство обогревает электрический привод шлагбаума.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.
Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.
Монтаж цепного шлагбаума Chain Barrier Pro
- Способы монтажа
- Конструктивные решения
Установка цепного шлагбаума Chain Barrier Pro осуществляется на бетонное основание с использованием анкерных болтов.
Комплект шлагбаума для проемов до 7 м.

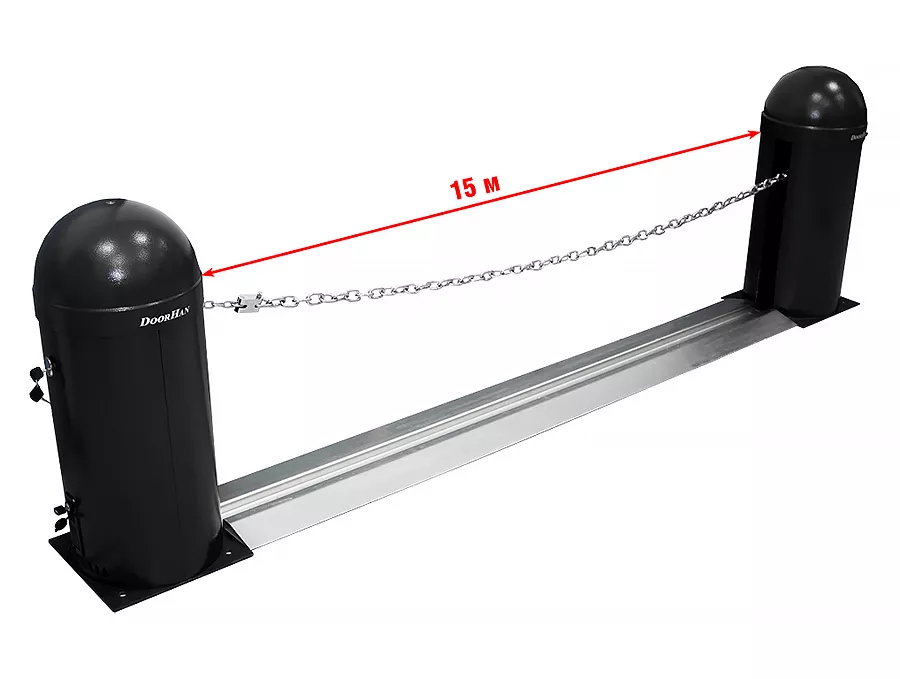

Комплект шлагбаума для проемов до 15 м.
Инструкции по цепным шлагбаумам Chain Barrier Pro
Видео цепных шлагбаумов Chain Barrier Pro
Вопрос-ответ
Какие подготовительные работы нужно произвести для монтажа шлагбаума?
Для монтажа шлагбаума необходимо забетонировать подушку размерами 500×500×1 000 мм. Подвести напряжение 220 В медным проводом 3×1,5. В случае если будут устанавливаться датчики фотоэлементов необходимо от бетонной подушки, где будет устанавливаться шлагбаум подвести к стойке-ловителю провод 4×0,75 (можно обычный телефонный провод).
