Большие оконные проемы требуют установки соответствующих роллетных систем. Организация «ТЕХНОГРАД» реализует широкий ассортимент специальных витринных рольставней выполненных из профиля серии RH58N с внутренним заполнением пенообразующим составом. Это высококачественная конструкция, которая имеет превосходные технические характеристики и способна прослужить длительное время без замены составляющих, элементов.
Изделие наделено прекрасными антикоррозионными свойствами, так как все металлические части роллетной системы покрыты слоем цинка, а также дополнительно окрашены специальной краской. Такая технология способна продлить срок эксплуатации продукции неограниченно длительное время. Рольставням не страшны капризы погоды, сильная влажность и мощные ветровые нагрузки. Также это прекрасный вариант для защиты от преступного посягательства на имущество путем взлома помещения злоумышленниками, а также от нежелательных посторонних взглядов.

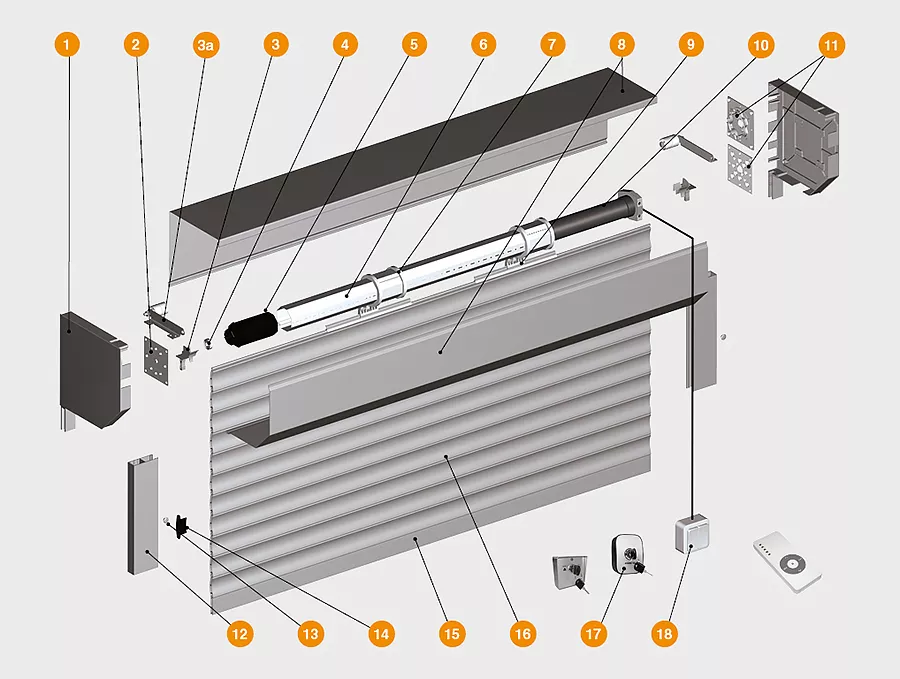

- Боковая крышка RK165, RK180, RK205, RSK230, RK250, RK250S, RK300, RSK300, RK375
- Суппорт подшипника BS100, BS42
- Направляющее устройство RU65
3a. Направляющий ролик RU77 (RV77) - Подшипник BR28, BR42
- Универсальная капсула KP60, KPU60, KPU70, KPU70S
- Октагональный вал RV60-1, RV60, RV70
- Ригельное кольцо RD60, RD70
- Защитный короб RB165, RB180, RB205, RB230, RB250, RB300, RB375
- Автоматический замок RM2, RM3
- Внутривальный электрический привод
- Пластина крепления привода BU100K
- Направляющий профиль RG65MS, RG65S, RG70MS, RG70S
- Заглушка PB14
- Боковой замок SLA58, SL58M
- Концевой профиль RA50EM, RA58KN
- Профиль (полотно) RH58N
- Выключатель с ключом SWM, SWK
- Цвета
RAL 9003 белый
RAL 8014 коричневый
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RAL 7016 антрацит
Золотой дуб (Golden Oak)
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение |
|---|---|
| RH58N | |
| Материал | алюминий, пена |
| Вес профиля, кг/(п/м) | 0,128 |
| Вес профиля, кг/м² | 2,20 |
| Количество ламелей на 1 м высоты полотна, шт. | 17 |
| Максимальная ширина полотна, м | 3.5 |
| Максимальная площадь полотна, м² | 12 |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 500 до 5 500 |
| Ширина проема, мм | от 500 до 3 500 |
| Максимальная площадь полотна, м² | 11 |
| Притолока, мм | от 165 (накладной монтаж) |
| Пристенки, мм | от 65 (накладной монтаж) |
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании |
| Ширина, мм | от 165 до 375 |
| Высота, мм | от 165 до 375 |
| Длина, мм | от 500 до 6 000 |
- Базовая
- Дополнительная

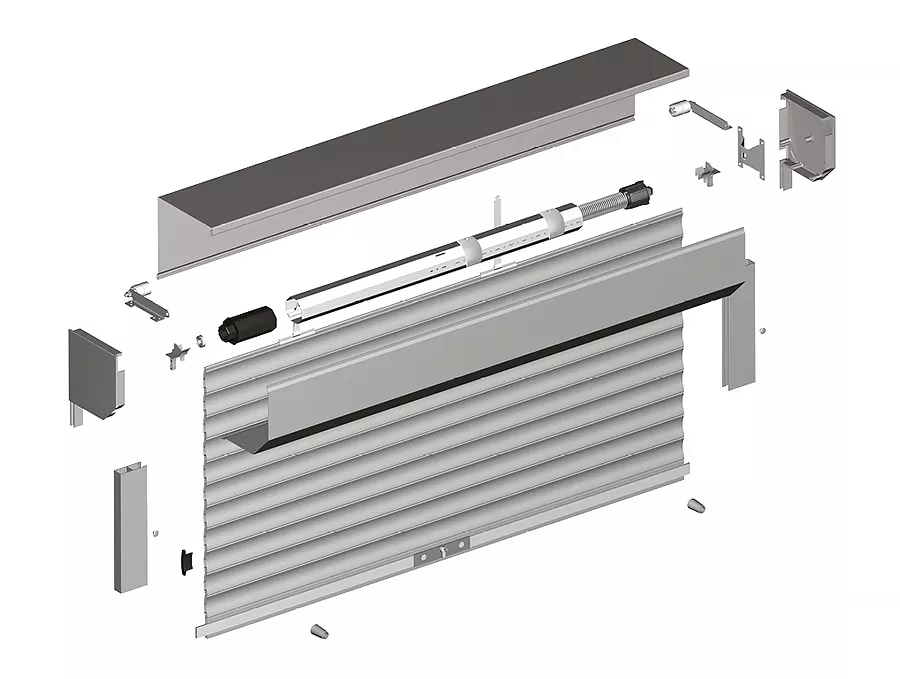

Короб (поставляется в сборе). Изделие имеет в своей конструкции боковые крышки, капсулы, вал и ручной либо автоматический механизм управления воротами.

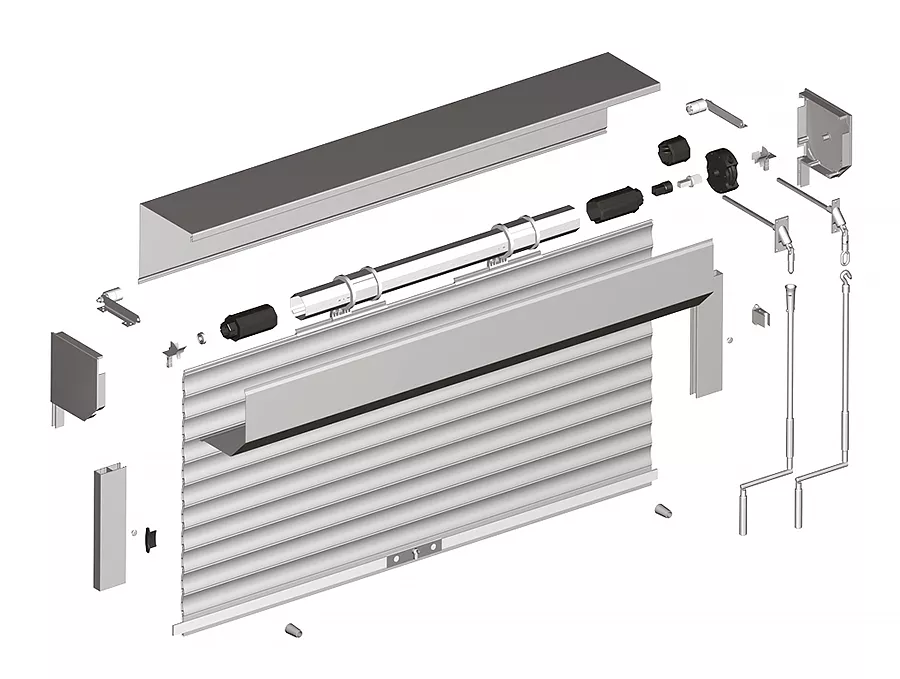

Привод. Механический или автоматический.
Накладным клавишным выключателем (двухпозиционным). Применяется в качестве инструмента управления электроприводом в ту и другую сторону.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.
Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.
GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Подготовка строительного объекта.
Накладной. Благодаря тому, что предварительная подготовка проема при этом способе не требуется, он используется чаще остальных. Установка витринных роллет производится над проемом, а направляющие полотна монтируются по его обеим сторонам. Закрытые защитные жалюзи располагаются на одном уровне со стеной.
Встроенный (с коробом, установленным снаружи). Все элементы витринных рольставней расположены в нише проема витрины. Створки окон должны отворяться в другую сторону от установки.
Встроенный (с коробом, установленным внутри). Полотно роллетов находится на одной линии с поверхностью стен проемов.
Витринные роллеты на ленточном приводе. Масса полотна до 15 кг. Схема работы привода: защитные жалюзи поднимаются и опускаются путем натяжения или ослабления ленты.
Витринные роллеты на шнуровом приводе. Масса полотна до 20 кг. Схема работы привода: защитные жалюзи поднимаются и опускаются путем вращения рукояти укладчика шнура.
Витринные роллеты на кордовом приводе. Масса полотна до 40 кг. Схема работы привода: защитные жалюзи поднимаются и опускаются путем вращения рукояти укладчика стального тросика.
Витринные роллеты на воротковом приводе. Масса полотна до 30 кг. Схема работы привода: защитные жалюзи поднимаются и опускаются путем вращения воротка в ту или иную сторону соответственно.
Витринные роллеты на пружинно-инерционном приводе. Масса полотна до 60 кг. Схема работы привода: защитные жалюзи поднимаются вручную, а спускаются под собственным весом, уравновешенного торсионной пружиной, которая устанавливается на валу привода.
