Механические уравнительные платформы "Минидок"

Готовые решения

  • Механическая «Минидок» MDLM DoorHan
Платформа уравнительная механическая DoorHan серии MDLM 2000х700
Платформа уравнительная механическая DoorHan серии MDLM 2000х700
синий RAL 5005, MDLM, механическое, механический
272698.001
245428.21
Цена:
272 698 руб.
245 428.20 руб.
Заказать
Доклевеллер механический Минидок DoorHan MDLM синий 1600х700
Доклевеллер механический Минидок DoorHan MDLM синий 1600х700
синий RAL 5005, MDLM, механическое, механический
236475.001
212827.51
Цена:
236 475 руб.
212 827.50 руб.
Заказать
Платформа уравнительная механическая Минидок DoorHan MDLM 1600х700
Платформа уравнительная механическая Минидок DoorHan MDLM 1600х700
черный RAL 9005, MDLM, механическое, механический
236475.001
212827.51
Цена:
236 475 руб.
212 827.50 руб.
Заказать

Механические доклевеллеры «Минидок» MDLM используются на предприятиях, где обслуживаются небольшие и средние по размеру автомобили, которые не сильно отличаются по высоте кузова. Модель подходит для объектов с невысокой интенсивностью движения. Доклевеллеры механического типа «Минидок» работают без электрической сети. Это удобно, когда на объекте пропадает электроснабжение или оно в принципе не подведено. Управление «Минидоком» механическое с помощью рычага. Для этого достаточно усилий одного взрослого человека.

При старте работ аппарель поворачивается и открывается. Платформа начинает опускаться до момента, пока она не коснется пола кузова автомобиля. Когда погрузочно-разгрузочные работы завершены, действия производятся в обратном порядке пока оборудование не вернется в исходное положение.

Уравнительная платформа «Минидок» не подходит для эксплуатации с большими автомобилями. Установка проводится либо на пандус, либо в приямок.

Больше информацииМеньше информацииarrow-right-blue
Конструкция механического доклевеллера «Минидок» MDLM

  1. Резиновый бампер
  2. Рычаг
  3. Аппарель
  4. Крышка платформы
  5. Сигнальная желто-черная полоса
  6. Ферма
  7. Тумба

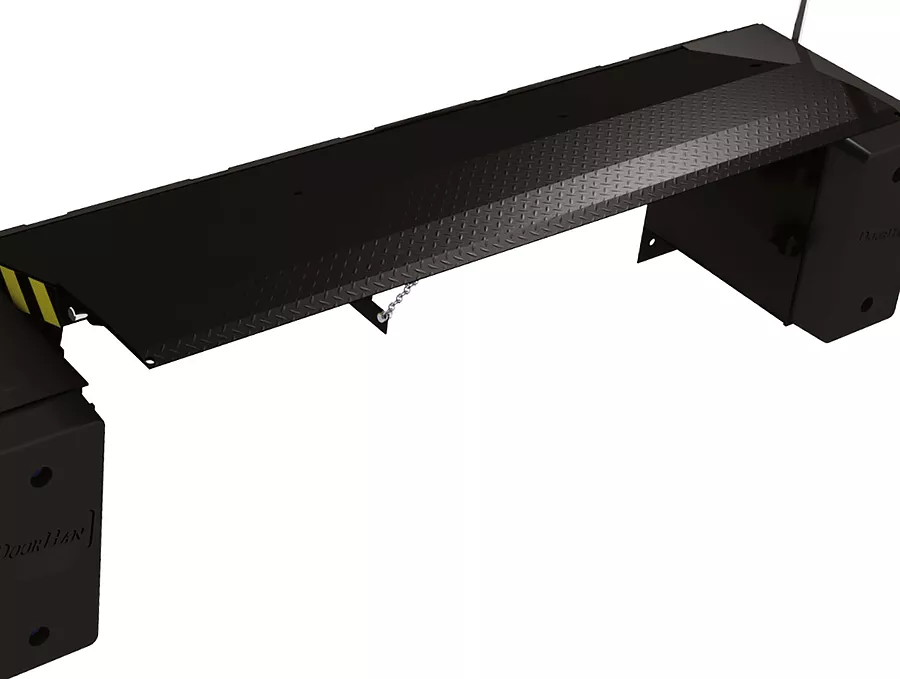

Внешний вид уравнительной платформы механической «Минидок» MDLM
  • Цвета
RAL 9005 черный RAL 9005 черный
RAL 5005 синий RAL 5005 синий
Характеристики уравнительной платформы механической «Минидок» MDLM
  • Технические
  • Размеры
Параметр Значение Примечание
Длина, мм 700
Ширина, мм 1 600; 1 800; 2 000
Вес изделия, кг 370
Допустимая нагрузка, кг (кН) 6 000 (60)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 6 мм
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от −30 до +50
Параметр Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН), мм 684
Ширина уравнительной платформы, мм 1 600; 1 800; 2 000
Комплектация механического доклевеллера «Минидок» MDLM
  • Базовая
  • Дополнительная
Механическая уравнительная платформа «Минидок»
Механическая уравнительная платформа «Минидок» подвесного типа имеет в базовой комплектации два бампера BR450×250×100. Бамперы для уравнительной платформы «Минидок» встроенного типа приобретаются отдельно.
Направляющие для колес
Колесными направляющими. Выполнены из металлических труб диаметром 159 мм. Изделие предназначено для обеспечения безопасной парковки грузового автотранспорта путем подведения его к доку по определенной линии. Направляющие защищают стены и герметизатор от случайного повреждения при невнимательном управлении транспортом. Установка проводится на подъездной площадке перед приемным доком методом бетонирования либо монтажа при помощи анкерных болтов.
Ограждения
Система ограждений. Трубы стальные, круглого сечения диаметром 100 - 159 мм. Устанавливаются во внутреннем пространстве склада для защиты стен от неаккуратной работы погрузчиков. Задают правильное направление движения рабочей технике перед доком и внутри складского помещения. По желанию заказчика возможно изготовление ограждений по его эскизам.
Отбойный столб

Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.

Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Монтаж механического доклевеллера «Минидок» MDLM
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

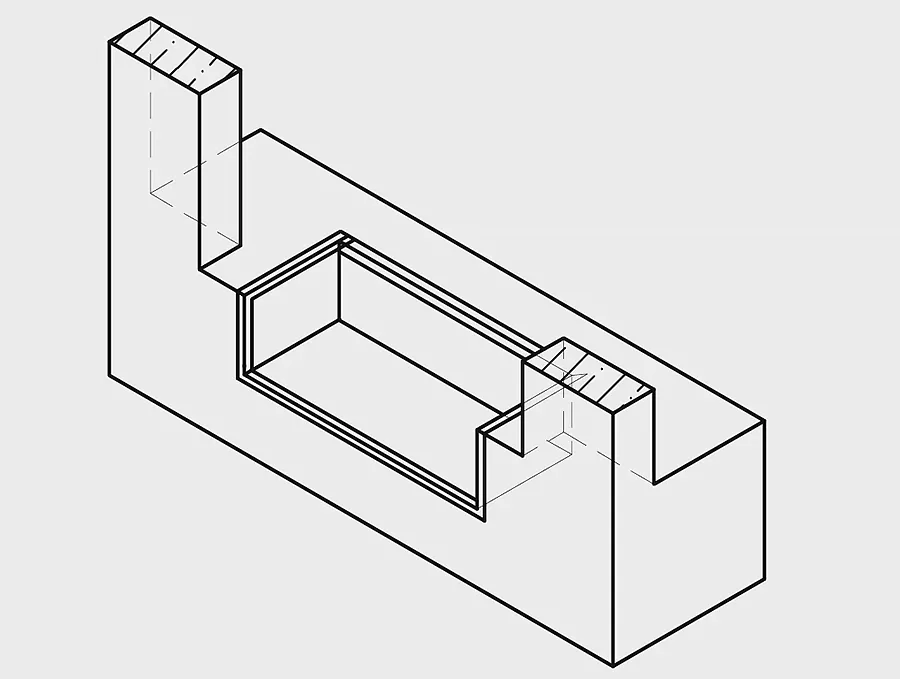

Перед установкой уравнительной платформы «Минидок» MDLM требуется подготовительная работа по создания приямков. Как это сделать — подробно описано в разделе «Документация».

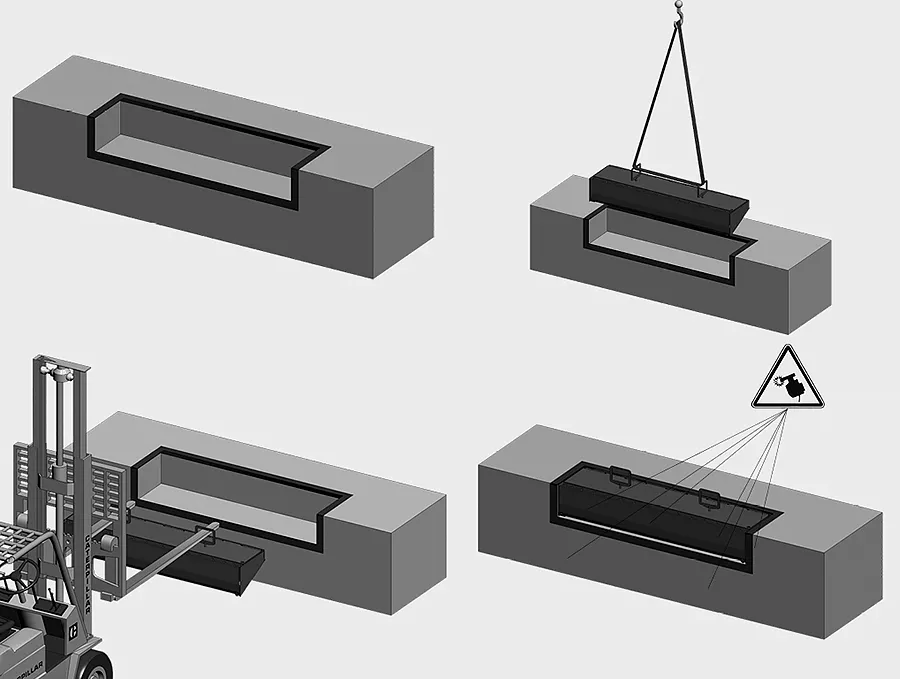

Встроенный монтаж

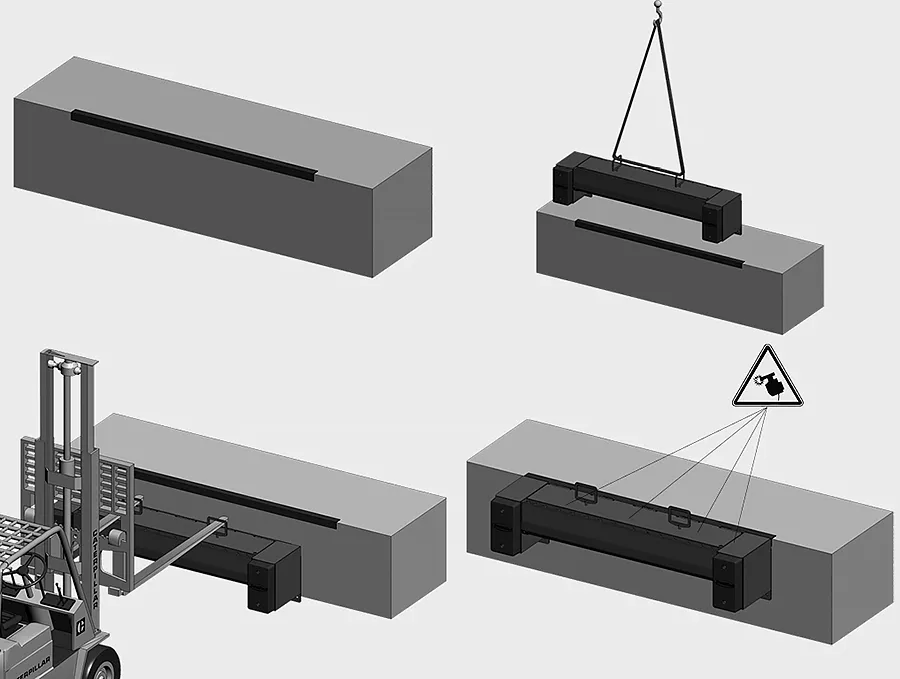

Подвесной монтаж

Стандартная аппарель 300 мм.

Инструкции по механического доклевеллера «Минидок» MDLM
Условия эксплуатации механического доклевеллера «Минидок» MDLM
  1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
  2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
  3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
  4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
  5. Перед погрузкой / разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
  6. Для стандартных погрузчиков c надувными колесами и ручных гидравлических тележек допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
  7. Данное изделие предусмотрено для работы с парком маленьких и средних автомобилей и не предназначено для работы с крупнотоннажными автомобилями.
Видео механического доклевеллера «Минидок» MDLM
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Каков принцип действия уравнительных платформ?
arrow
Платформа автоматически либо механически подымается и опускается на кузов автомобиля, затем возвращается в исходное положение.
Какую уравнительную платформу лучше выбрать?
arrow
Выбор доклевеллера зависит от интенсивности грузопотоков на вашем объекте, типа автомобильного парка и типа самого объекта. Более подробно читайте в статье.
На сколько надежны уравнительные платформы?
arrow
Порошковое окрашивание и использование износостойких материалов обеспечивают долгий срок службы изделий. Их конструкция надежна, прочна, проста в монтаже и удобна в эксплуатации.
Насколько безопасны уравнительные платформы?
arrow
Система безопасности гидравлической установки остановит платформу при разрыве шланга или отъезда машины во время работы, а боковые шторки безопасности предотвращают попадание ног персонала в щель между платформой и приямком во время работы.
Можно ли использовать уравнительные платформы в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
