Скоростные рулонные ворота DoorHan SPEEDROLL SDO
синий RAL 5002, SpeedRoll SDO, датчик радар (2 шт.), скоростные рулонные
Цена:
395 282 руб.
355 753.80 руб.
Заказать
Скоростные рулонные ворота наружные DoorHan SPEEDROLL SDO
белый RAL 9010, SpeedRoll SDO, шнуровой выключатель (2 шт.) , скоростные рулонные
Цена:
340 385 руб.
306 346.50 руб.
Заказать

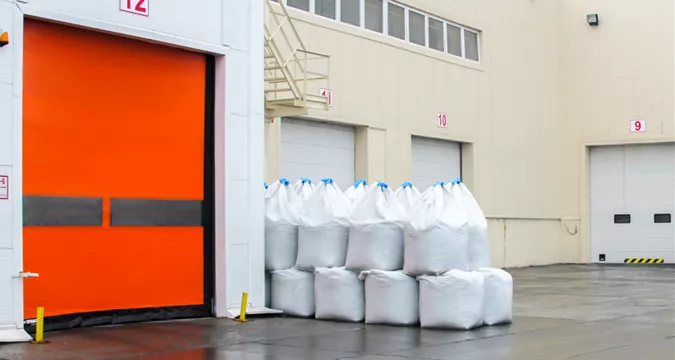

Данная модель наружных ворот серии SPEEDROLL SDO предназначена для использования на различных индустриальных объектах, а также в складских и торговых помещениях. Изделие относится к оборудованию, защищающему внутреннее пространство здания от посторонних лиц и животных. Кроме того, ворота надежно изолируют помещение от внешней среды, сохраняя стабильный микроклимат.
Конструкция скоростных рулонных ворот SPEEDROLL SDO
- Электрический привод.
- Вал.
- Короб вала.
- Полотно ворот.
- Прозрачная вставка (окно-панель).
- Стойка.
- Направляющая для движения полотна.
- Нижняя кромка полотна.
- Фотоэлемент.
- Блок управления.
Внешний вид скоростных рулонных ворот SPEEDROLL SDO
- Цвет каркаса
- Цвет полотна
- Поверхности
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3000 (красный)
RAL 2004 (оранжевый)
Каркас ворот без покраски из оцинкованной стали
Каркас ворот из нержавеющей стали ASIS 304
Характеристики скоростных рулонных ворот SPEEDROLL SDO
- Технические
- Размеры
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 × 3 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 5 000 × 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | для ворот до 6 000 × 6 000 мм |
| Скорость открывания, м/с | 2,0 | для ворот до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | для ворот до 5 000 × 5 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 6 000 × 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от −30 до +50 | при использовании системы подогрева стоек и привода; при эксплуатации в температурном режиме −16...−30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна. |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 1 600 до 5 700 |
| Высота проема, мм | от 1 800 до 5 800 |
| Притолока, мм | от 600 |
| Пристенки, мм | от 225 до 475 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, все закреплено хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
Комплектация скоростных рулонных ворот SPEEDROLL SDO
- Базовая
- Дополнительная
Стойки и короба сделаны из оцинкованной стали, чтобы продлить срок службы конструкции и уберечь ее от коррозии.
Вал из оцинкованной стали. Диаметр — 90/130 миллиметров.
Направляющие, сделанные из экструдированного полиэтилена.
ПВХ полотно армированное. Плотность изделия 900–1 200 г/м²;
Блок управления воротами. Расположен в металлическом шкафу размером 300х400х150 мм. Обладает IP54 классом защиты. В комплекте имеется частотный преобразователь;
Фоточувствительные элементы. Устанавливаются по бокам стен в верхних точках на расстоянии 500 мм от поверхности пола. Предназначены для обнаружения неправильной размотки полотна в режиме открытия.
Наружные фоточувствительные элементы на столбиках и сигнальные лампочки.
Также при желании покупатель может заказать в качестве дополнительной комплектации корпус управляющего блока, изготовленного из нержавеющей стали марки AISI304.
Подогрев систем привода и стоек.
Дополнительная защита. Если при закрытии системы нижняя чувствительная кромка ворот упирается в препятствие, сигнал об этом поступает в блок управления и движение прекращается. При отключении электроэнергии ворота открываются автоматически, используя противовес.
Монтаж скоростных рулонных ворот SPEEDROLL SDO
- Подготовка объекта
- Способы монтажа

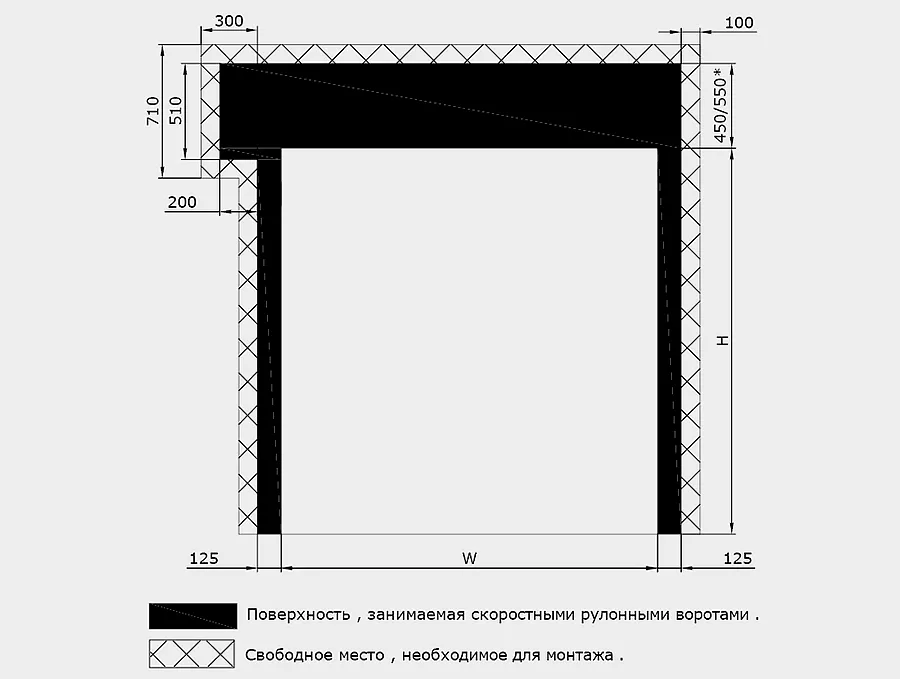

Перед тем как начать работы по установке оборудования необходимо сначала произвести правильные замеры внутренней стороны проема объекта. Для повышения точности замеров все измерения рекомендуется делать с трех различных точек.
W — расстояние от левого края до правого края проема
H — расстояние от пола до верха проема
Установка конструкции совершается только накладным методом.
Документация по скоростным рулонным воротам SPEEDROLL SDO
Условия эксплуатации скоростных рулонных ворот SPEEDROLL SDO
Для того чтобы конструкция работала без каких-либо нареканий долгое время необходимо выполнять определенные рекомендации производителя.
- Данную модификацию скоростных ворот рулонного типа нежелательно устанавливать на объектах расположенных в районах сильных ветровых нагрузок. Например, таких как побережье моря, высокие многоярусные паркинги, имеющие несколько точек въезда-выезда и постройки со сложной конфигурационной формой. Так как на всех подобных объектах возможно возникновение мощных сквозняков данная конструкция будет подвержена негативному влиянию неблагоприятной среды. В подобных условиях рекомендуется использовать другой модельный ряд ворот, таких как HSSD или SpeedFold. Подробнее смотрите в нашем каталоге.
- Запрещается открывать или закрывать полотно ворот вручную. Для этого в комплекте поставляется специальный вороток.
- Требуется регулярный техосмотр конструкции и систематическое обслуживание ее элементов. При выполнении этого правила ворота прослужат значительно дольше без каких-либо поломок и дополнительных ремонтных работ.
- Для бесперебойного функционирования и легкого хода полотно необходимо содержать направляющие в абсолютной чистоте.
- Запрещено создавать препятствия ручным или механическим усилием при движении полотна, а также находиться во время его работы в проеме ворот либо оставлять там посторонние предметы.
- Нельзя пользоваться полотном с окнами при температуре окружающей среды ниже – 15 градусов Цельсия.
- При возникновении аварийных условий срабатывает система самовосстановления. Функция активируется в случае наезда на полотно транспортного средства или случайного удара. Не рекомендуется намерено выбивать полотно из направляющих во избежание поломки данной опции.
Видео скоростных рулонных ворот SPEEDROLL SDO
Вопрос-ответ
Для чего подходят скоростные рулонные ПВХ ворота?
Скоростные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
Какие скоростные ворота лучше выбрать?
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Каковы габариты проема под установку скоростных ворот?
Габариты проема под установку скоростных ворот: ширина проема до 40000 мм, высота проема до 40000 мм.
Где можно купить скоростные ворота?
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Каковы габариты проема под установку распашных ворот?
Габариты проема под установку распашных ворот: ширина проема до 5000 мм, высота проема до 5000 мм.
