Готовые решения
- Гаражные секционные ворота DoorHan RSD02
Секционные гаражные ворота DoorHan RSD02 2000х1800 мм
RSD02
Цена:
120 400 руб.
102 340 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2х1,8 м
RSD01, ручное
Цена:
105 182 руб.
89 404.70 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2000х2000 мм, с электроприводом
RSD02
Цена:
134 120 руб.
114 002 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2000х2000 м
RSD02, ручное
Цена:
109 382 руб.
92 974.70 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2300х2000 мм
RSD02
Цена:
136 920 руб.
116 382 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 подъемные 2300х2000 мм
RSD02, ручное
Цена:
112 182 руб.
95 354.70 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2500x2400 мм
RSD02
Цена:
101 830 руб.
86 555.50 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 подъемные 2500x2400 мм
RSD02, ручное
Цена:
117 782 руб.
100 114.70 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2500x2500 мм, с электроприводом
RSD02
Цена:
106 170 руб.
90 244.50 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2500x2500 мм
RSD02, ручное
Цена:
123 844 руб.
105 267.40 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 белые 2500х2300 мм
RSD02
Цена:
139 300 руб.
118 405 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2500х2300 мм
RSD02, ручное
Цена:
114 520 руб.
97 342 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2600x2500 мм
RSD02
Цена:
108 830 руб.
92 505.50 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2600x2500 мм с ручным управлением
RSD02, ручное
Цена:
127 540 руб.
108 409 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2700x2600 мм
RSD02
Цена:
111 770 руб.
95 004.50 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 подъемные 2700x2600 мм
RSD02, ручное
Цена:
131 600 руб.
111 860 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2700х2300 мм белые
RSD02, ручное
Цена:
119 000 руб.
101 150 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2,7х2,4 м
RSD02, ручное
Цена:
123 382 руб.
104 874.70 руб.
Заказать
Секционные гаражные ворота DoorHan RSD0 2,7х2,5 м
RSD02, ручное
Цена:
131 320 руб.
111 622 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2,8x2,3 м
RSD02, ручное
Цена:
126 406 руб.
107 445.10 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2,8x2,4 м
RSD02, ручное
Цена:
125 720 руб.
106 862 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2800x2500 мм
RSD02
Цена:
118 500 руб.
100 725 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2,8x2,5 м
RSD02, ручное
Цена:
100 800 руб.
85 680 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 подъемные белые
RSD01
Цена:
116 670 руб.
99 169.50 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 подъемные 3000x2300 мм
RSD02, ручное
Цена:
138 544 руб.
117 762.40 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 3000x2400 мм
RSD02
Цена:
121 000 руб.
102 850 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 3000x2400 мм с ручным управлением
RSD02, ручное
Цена:
103 300 руб.
87 805 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 3000x2500 мм
RSD01
Цена:
122 800 руб.
104 380 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 подъемные 3000x2500 мм
RSD02, ручное
Цена:
105 125 руб.
89 356.25 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 3000x2600 мм
RSD01
Цена:
119 100 руб.
101 235 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 3x2,6 м
RSD02, ручное
Цена:
101 390 руб.
86 181.50 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 3,5х2,2 м
RSD02, ручное
Цена:
111 790 руб.
95 021.50 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2000х1800 мм с ручным управлением
RSD02, ручное
Цена:
105 167 руб.
89 391.95 руб.
Заказать
Ворота секционные ворота DoorHan RSD02 подъемные 2000х1800 мм
RSD02, ручное
Цена:
139 706 руб.
118 750.10 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2,3х2 мм
RSD02, ручное
Цена:
112 182 руб.
95 354.70 руб.
Заказать
Секционные гаражные ворота серые DoorHan RSD02 2500х2300 мм
RSD02, ручное
Цена:
114 520 руб.
97 342 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 2000х2000 мм белые
RSD02, ручное
Цена:
109 382 руб.
92 974.70 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 зеленые
RSD02, ручное
Цена:
109 382 руб.
92 974.70 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 золотой дуб
RSD02, ручное
Цена:
105 000 руб.
89 250 руб.
Заказать
Секционные гаражные ворота DoorHan RSD02 панель «филенка»
RSD02, ручное
Цена:
114 600 руб.
97 410 руб.
Заказать
Гаражные секционные ворота RSD02 предназначены для установки в помещениях небольшой и средней площади. Одинаково хорошо вписывается в небольшие и средние помещения.
Требования к помещениям:
Размер притолоки от 150 миллиметров.

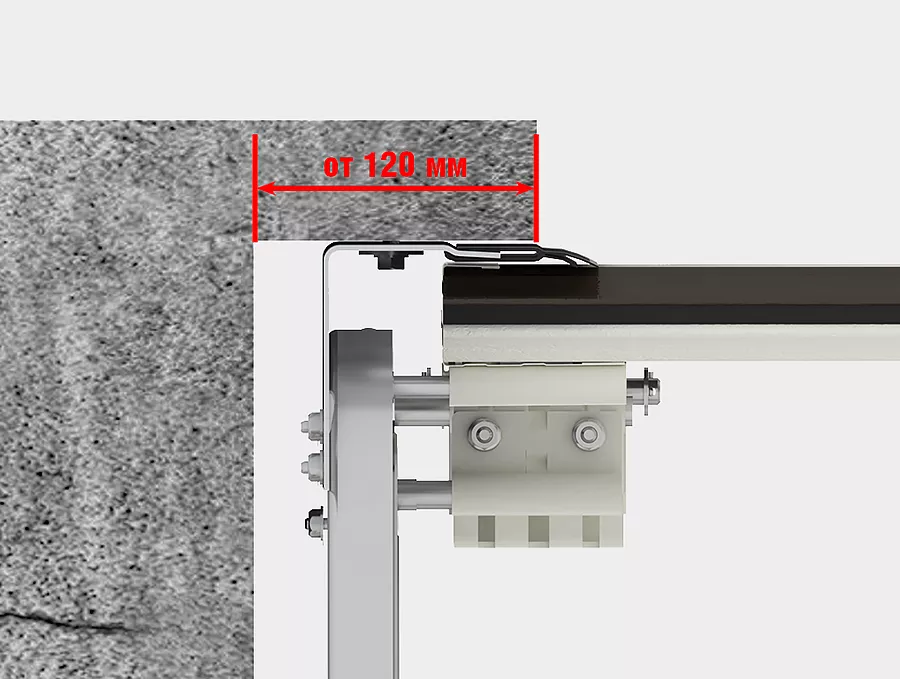

Размер пристенков от 120 миллиметров
Ширина проема 2 000 – 6 000 миллиметров
Высота проема 1 800 – 3 500 миллиметров
Для обеспечения входа и снижения нагрузки возможна установка в ворота RSD02 врезной калитки или двери с сохранением герметичности основного изделия.

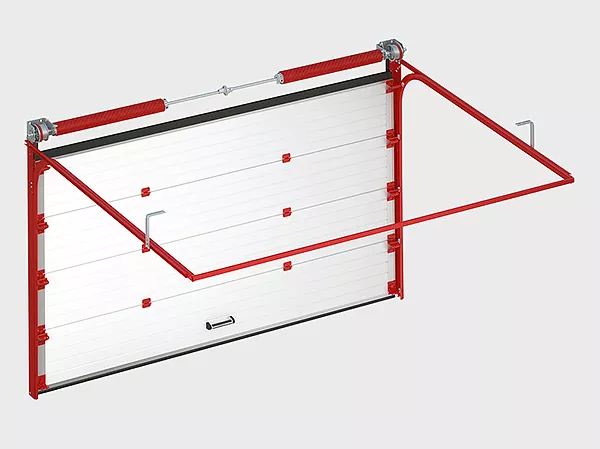

Конструкция секционных ворот RSD02
- Система уравновешивания полотна ворот (пружинно-торсионный механизм)
- Концевой П-образный опорный кронштейн
- Верхний профиль
- Направляющие для полотна ворот
- Опора с роликодержателем и роликом
- Угловая стойка
- Боковая крышка
- Устройство защиты от обрыва пружины
- Система крепления к потолку
- Верхний опорный кронштейн
- Верхний уплотнитель
- Петля
- Полотно ворот из сэндвич-панелей
- Задвижка (опция)
- Нижний опорный кронштейн
- Нижний профиль с уплотнителем

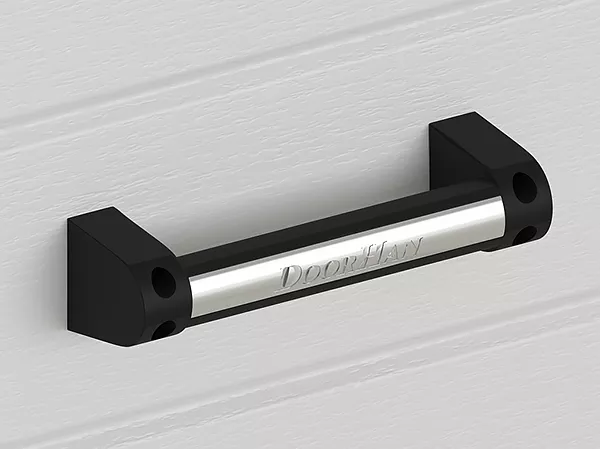

- Ручка
Дизайн
- Панели
- Поверхности
- Цвета
- Облицовка
- Молдинги
Доска
Горизонтальная полоса
Широкая центральная полоса
Филенка
Волна
Горизонтальная полоса (внутренняя сторона панели)
Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели)
RAL 9003 белый
RAL 9006 серебристый (бело-алюминиевый)
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8014 коричневый
Золотой дуб (Golden Oak)
Венге
Нестандартный цвет по карте RAL

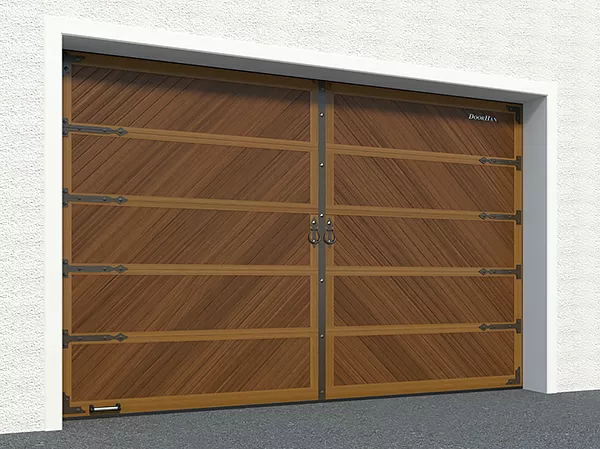

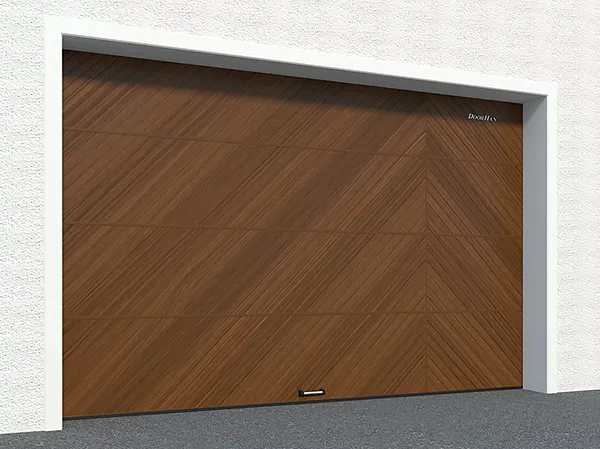

Premium Classic B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех»
Premium Classic B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех»
Premium Classic B2, цвета «золотой дуб» и «темный орех»
Premium Country B1, цвета «золотой дуб» и «темный орех»
Premium Country B2, цвета «золотой дуб» и «темный орех»
Premium Country B3, цвета «золотой дуб» и «темный орех»
Premium Country B4, цвета «золотой дуб» и «темный орех»

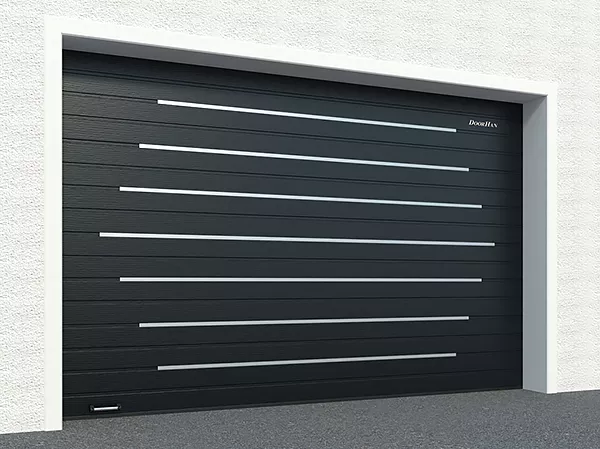

Premium Hi Tech B1
Premium Hi Tech B2
Premium Hi Tech B3
Premium Hi Tech B4
Характеристики секционных ворот RSD02
- Технические
- Размеры

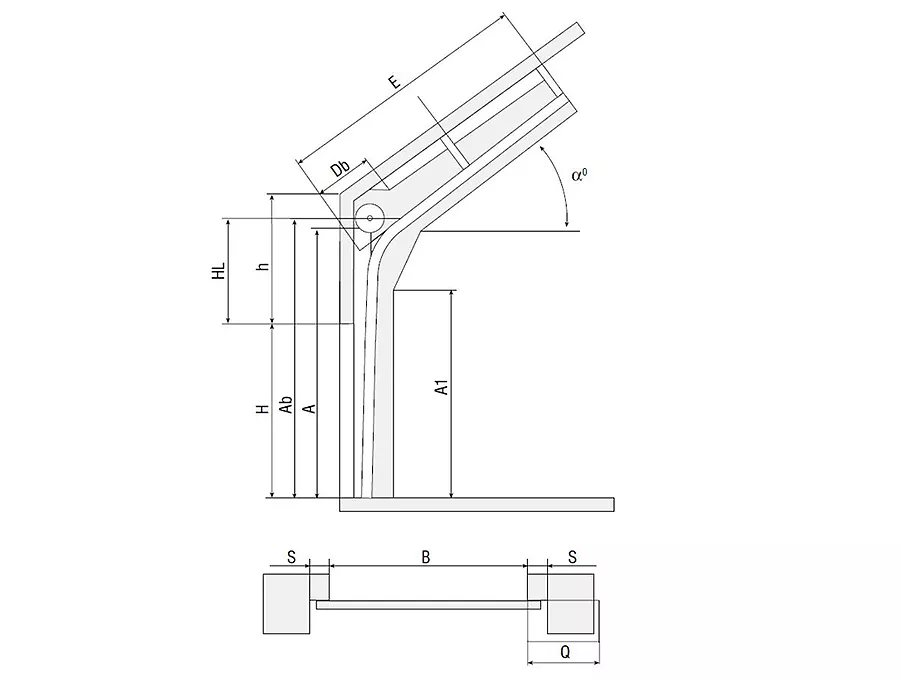

- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) | 4,9 | |
| Вес полотна ворот, кг/м² | 13 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 2 000 до 6 000 |
| Высота проема, мм | от 1 800 до 3 500 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
Высота
Ширина
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4200
4400
4600
4800
5000
5200
5400
5600
5800
6000
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
- —
- 1800
- 1900
- 2000
- 2100
- 2190
- 2200
- 2300
- 2400
- 2500
- 2600
- 2700
- 2800
- 2900
- 3000
- 3100
- 3200
- 3300
- 3400
- 3500
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | картон пятислойный, пенопласт, стретч-пленка, скотч |
| Ширина, мм | от 500 до 800 |
| Высота, мм | от 200 до 400 |
| Длина, мм | от 2 100 до 6 100 |
| Вес брутто, кг | до 200 |
| Количество в упаковке | упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — коробка с комплектацией |

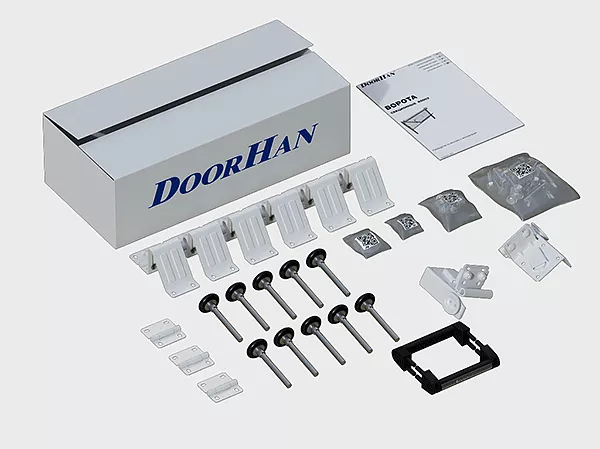

| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Длина, мм | 550 |
Комплектация секционных ворот RSD02
- Базовая
- Дополнительная
Полотно из энергоэффективных сэндвич-панелей. Его толщина — 40 миллиметров. Полотно дополнительно усилено под боковые опоры и внутренние петли.
Комплект направляющих и угловых стоек из стали. Толщина изделия – 1,5-2 мм. Имеется перфорация, облегчающая монтаж
конструкции. Все элементы обладают высокой прочностью.
Торсионный механизм. Официально заявленное количество циклов – 25 000. Открытие/закрытие
полотна происходит без дополнительных усилий, что увеличивает срок службы
конструкции
Коробка для монтажа. В ней находится весь необходимый для установки крепеж, фурнитура (ролики, петли, кронштейны), паспорт изделия, а также подробная инструкция по монтажу.
Эргономичная ручка. Полотно ворот выглядит привлекательно с любой точки и любого расстояния, а эффектная и простая ручка его лаконично дополняет.
Черное акриловое окно 607 × 202. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Черное акриловое окно 627 × 327. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в черном тоне.
Белое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Коричневое акриловое окно 452 × 302. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Белое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Коричневое акриловое окно 452 × 302 с раскладкой в виде креста. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Белое акриловое окно 452 × 302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в белом тоне.
Коричневое акриловое окно 452×302 с раскладкой в виде ромба. Элемент плотно прилегает к полотну, что не позволяет пропускать внутрь воздух, допуская смешение воздушных масс. Он также защищает полотно от промерзания в холодную погоду и потери тепла. Окантовка окна сделана в коричневом тоне.
Устройство защиты от обрыва пружины.
Позволяет заблокировать
вал, тем самым предотвращает падение полотна.
Устройство защиты от обрыва троса. Внизу полотна находится кронштейн, блокирующий падание полотна при
обрыве троса.
Калитка с усовершенствованной конструкцией. Прочный и привлекательный элемент, обеспечивающей удобную эксплуатацию с возможность проходить сквозь ворота, не поднимая основное полотно.
Антикоррозионный пакет комплектующих. Рекомендуем его устанавливать при нестандартных условиях эксплуатации. Например, при постоянном повышенном уровне влажности в помещении. Защита от появления ржавчины надежно убережет промышленные секционные ворота ISD01, а также обеспечит их стабильную работу без сбоев. В пакет входит:
- Окрашенная пружина.
- Окрашенные направляющие.
- Окрашенные боковые крышки.
- Нержавеющие боковые опоры, метизы, петли.
- Нержавеющий трос.
Механический замок. Используется для блокировки полотна в закрытом положении. Его можно использовать не только изнутри, но также со стороны улицы.
Механическая задвижка. С ее помощью полотно запирается изнутри. Это простой и надежный аксессуар, с которым не возникает проблем в эксплуатации.
Монтаж секционных ворот RSD02
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед установкой гаражных секционных ворот RSD02 нужно произвести необходимые измерения, каждое из которых рекомендуется проводить в трех местах для наиболее точного соответствия изделия параметрам проема.
При замере значений «Н» и «В» берутся максимальные значения, а «h», «b1» и «b2» — минимальные.
Н — расстояние между верхней и нижней точками проема.
В — расстояние между левым и правым краем проема.
h — размер притолоки (min — 150 миллиметров).
b1 / b2 — левое и правое расстояние от границы проема до ближайшего препятствия (min — 120 миллиметров).
L — длина помещения.
Проем для установки гаражных секционных ворот RSD02, должен обладать следующими характеристиками:
01. Допустим небольшой перепад уровня пола по всей длине проема в пределах 10 миллиметров.
02. Гладкая и ровная поверхность всех плоскостей
03. Перед монтажом ворот необходимо сделать монолитное основание под направляющие, либо дополнительно усилить проем армированием или окантовкой.
Вариант монтажа только один — накладной. Метод подразумевает установку направляющих на притолоку и пристенки со стороны помещения.
Низкий подъем, барабан спереди
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 260 (под привод) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А – 543 |
| A2, мм Высота горизонтальной направляющей | А – 106 |
| E, мм Длина горизонтальных направляющих | Н + 300 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 160 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А – 552 |
| A2, мм Высота горизонтальной направляющей | А – 115 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий подъем, барабан сзади
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150; ≥ 160 (с потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60 |
| Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47 |
| A1, мм Высота вертикальной направляющей | А – 543 |
| A2, мм Высота горизонтальной направляющей | А – 106 |
| E, мм Длина горизонтальных направляющих | Н + 510 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
Стандартный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A – 580; R305: A – 490 |
| A2, мм Высота горизонтальной направляющей | А – 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 060 |
| Q, мм Зона расположения привода на вал | 300 |
Стандартный наклонный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250...985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н – 300 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем
| Усл. обозначения, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h – 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А – 580 |
| A2, мм Высота горизонтальной направляющей | А – 53 |
| E, мм Длина горизонтальных направляющих | H – НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Наклонный высокий подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL – 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| A1, мм Высота вертикальной направляющей | H |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Документация по секционным воротам RSD02
Условия эксплуатации секционных ворот RSD02
Чтобы секционные ворота RSD02 прослужили вам как можно дольше, мы рекомендуем воспользоваться нашими советами по эксплуатации:
- Ручное (механическое) открытие полотна производить только с помощью специальной ручки.
- При ручном открытие стараться следить за плавным движением полотна без рывков и большой физической силы.
- Следить за отсутствием во время открытия-закрытия ворот людей, животных или других препятствий на траектории движения во избежание поломки изделия или травмирования.
- Не передвигаться под полотном во время его движения.
- Соблюдать возможность свободного движения полотна во время открытия-закрытия.
- Следить за чистотой роликов и направляющих, поскольку их загрязнение может нарушить плавность хода при ручном открытии, а также сократить срок службы электропривода, работающего с предельным усилием.
Видео секционных ворот RSD02
Вопрос-ответ
Для чего подходят секционные ворота?
Область применения очень широкая: для гаража, на дачу, для склада, на СТО или мойку, для цеха или ангара и т. д.
Какие секционные ворота лучше выбрать?
Выбор типа секционных ворот зависит от ширины проёма, системы балансировки, необходимости опций: калитки, коррозионной стойкости и др. Более подробно о сравнении гаражных ворот различных производителей читайте в статье.
Как подготовить проем для секционных ворот?
Стены, притолока и пол должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»). Подробнее читайте в статье "Как подготовить проем под секционные ворота?"
Какие должен быть размеры проема для секционных ворот?
Проем может быть абсолютно любых размеров, так как ворота изготавливаются по индивидуальном размерам. Также для секционных ворот существуют комплекты со стандартными размерами, которые заранее изготавливаются и хранятся на нашем складе, тем самым уменьшая срок на производство и отгрузку данных ворот.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Какими системами защиты оборудованы секционные подъёмные ворота?
В дополнительной комплектации ворота могут быть оборудованы мистемами защиты от обрыва троса и устройствами защиты от разрыва пружин.
Насколько крепки от взломов секционные подъёмные ворота из сэндвич панелей?
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
Насколько безопасны секционные подъёмные ворота из сэндвич панелей?
Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Конструкция сэндвич-панелей предусматривает систему защиты от защемления пальцев, так что секционные ворота безопасны даже для маленьких детей, а благодаря наличию дополнительной системы фотоэлементов, проём контролируется на наличие препятствий.
Можно ли установить автоматику через некоторое время после установки ворот?
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Как открыть автоматические ворота, если пропало электричество?
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
Да. В данном случае рекомендуется использовать антикоррозионный пакет.
Можно ли самому установить секционные ворота?
Да, возможно! Мы обеспечим вас печатной и видео инструкцией по монтажу. Но при этом гарантия на продукцию не будет распространяться, т. к. срок службы на 50% зависит от качественного монтажа, выполненного опытными квалифицированными монтажниками. Подробнее читайте в статье "Как установить гаражные ворота своими руками".
Где можно купить секционные ворота?
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Насколько варьируется стоимость и сроки доставки секционных ворот при заказе, если пункт назначения находится в Ленинградской области?
Стоимость и сроки доставки секционных ворот в Ленинградской области значительно варьируются в зависимости от удаленности населенного пункта от Санкт-Петербурга и транспортной доступности. В ближайшие населенные пункты (Колпино, Пушкин, Красное Село, Всеволожск, Сертолово, Сестрорецк, Лесколово, Тайцы, Агалатово) стоимость и сроки доставки ниже, чем у более удаленных (Выборг, Приозерск, Новая Ладога, Кириши, Кингисепп, Волосово). Гатчина, Ломоносов, Тосно, Кировск, Зеленогорск, Рощино и Стельна находятся в промежуточной зоне, и на стоимость и сроки влияет выбор транспортной компании.
