Готовые решения ворот с электроприводом
- Откатные

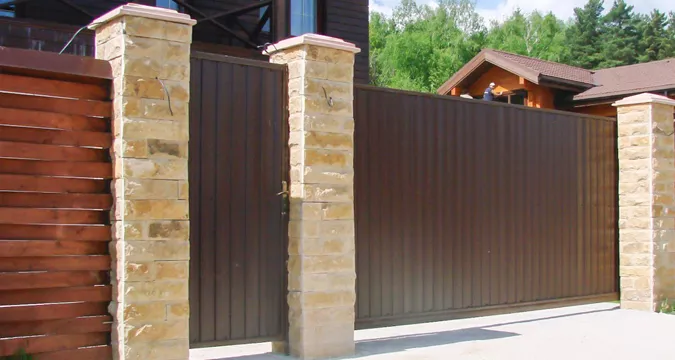

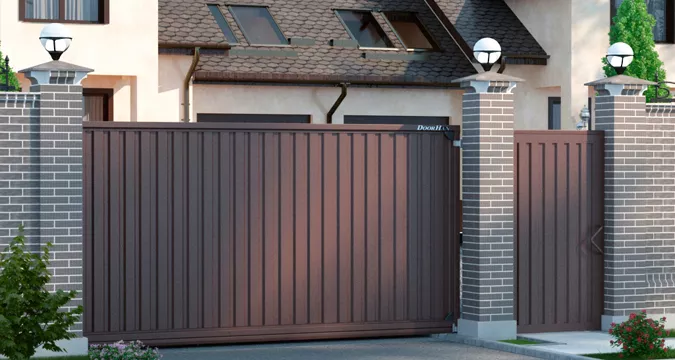

Откатные ворота являются одним из самых функциональных и удобных вариантов уличных ворот. Они экономят место, практически не требуют обслуживания. Автоматические сдвижные ворота очень удобны и комфортны при эксплуатации. При производстве ворот с электроприводом мы применяем только высококачественные материалы — что делает их стойкими к коррозии и эстетически привлекательными.
Преимущества сдвижных ворот
-
Надежность
Надежность. Высококачественные материалы, используемые для производства конструкции и фурнитуры позволяют нам давать гарантию на изделие 5 лет.
-
Прочность
Прочность. Сварочная технология изготовления ворот обеспечивает надежную фиксацию элементов всей конструкции.
-

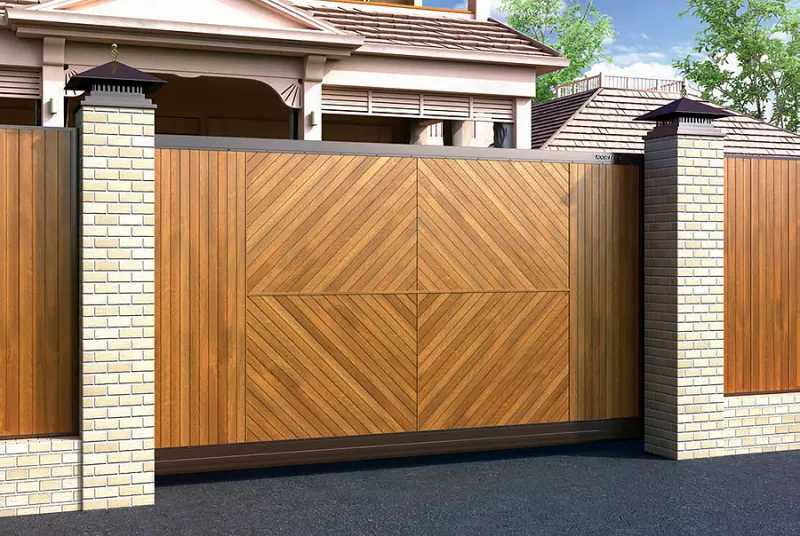

Эстетичный внешний видЭстетичный внешний вид. По желанию заказчика мы изготовим ворота на любой вкус и кошелек с самым экономным вариантом заполнения профлистом, стандартными материалами или современными дизайнерскими разработками по типу «Жалюзи», «Ранчо» и др.
-

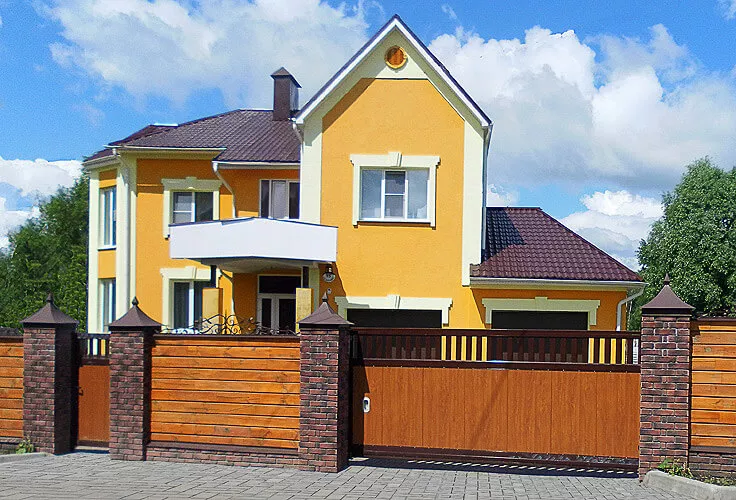

Долговечность
Долговечность. Мы предоставляем гарантию от коррозии на 1-3 года.

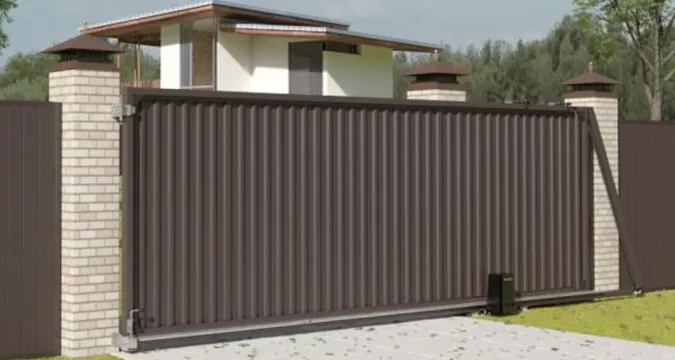

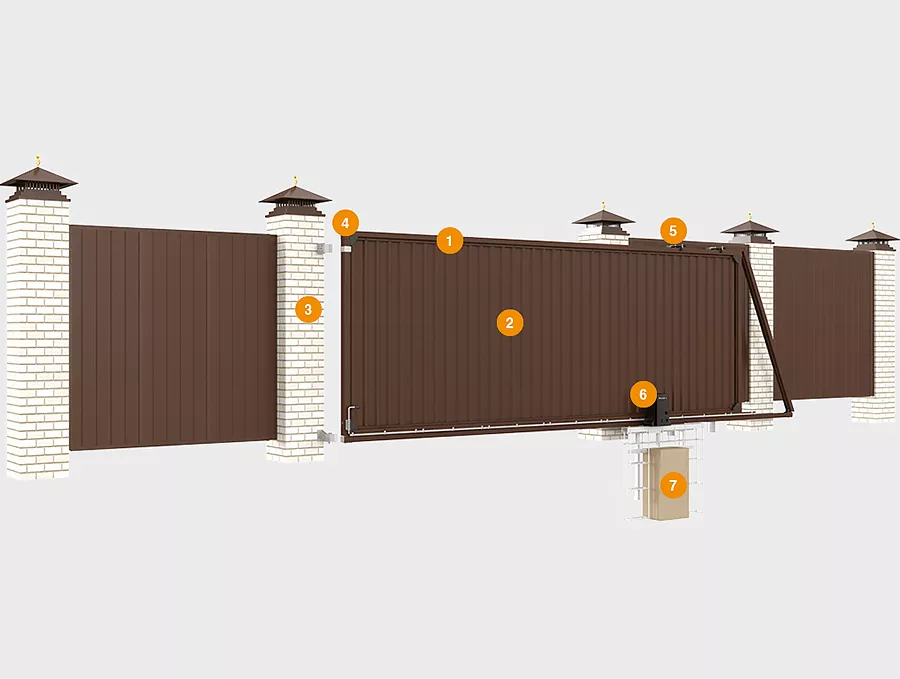

Конструкция уличных откатных ворот
1. Несущий профиль из прокатной стали придает конструкции прочность.
2. Профлист толщиной 0,7 мм с глубиной волны 20 мм имеет двустороннее порошковое покрытие.
3. Универсальный верхний ловитель оснащен бампером. Предусмотрена возможность регулировки полотна ворот.
4. Соединительный сухарь.
5. Универсальное направляющее устройство с обширным диапазоном регулировки.
6. Электропривод.
7. Несущая бетонируемая рама.
Внешний вид сдвижных ворот
- Цвета
- Профили
RAL 8017 коричнево-красный
RAL 8014 коричневый
RAL 9006 серебристый (бело-алюминиевый)
RAL 9003 белый
RAL 7004 серый
RAL 6005 зеленый
RAL 5005 синий
RAL 3005 бордовый
RAL 3000 красный
RAL 1014 бежевый
Профлист с высотой волны 20 мм
Характеристики уличных откатных ворот
- Технические
- Размеры
- Размеры проема

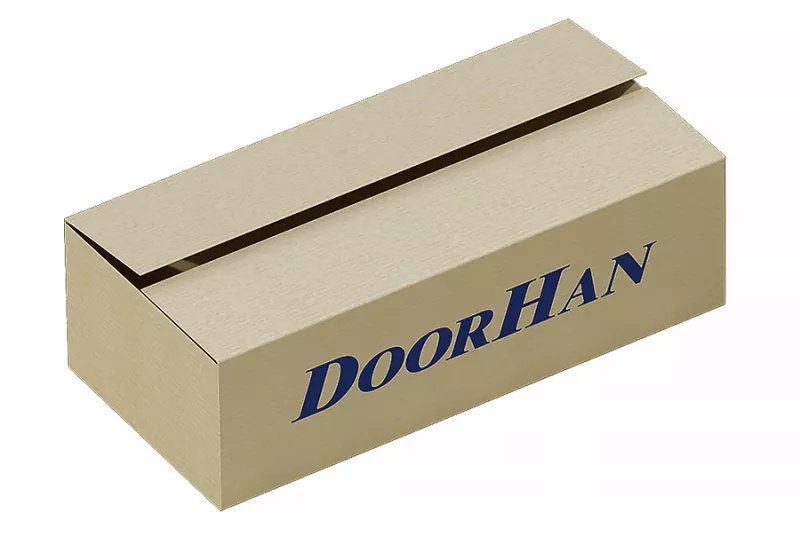

- Упаковка
| Параметр | Значение |
|---|---|
| Ветровая нагрузка, кг/м² | до 700 |
| Усилие ручного открывания и закрывания, Н, не более | 150 |
| Группа горючести по ГОСТ 30244-94 | Г2 |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 |
| Вес полотна ворот, кг/м² | 19 |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 2 100 до 4 500 |
| Высота проема, мм | от 1 300 до 2 200 |
| Просвет, мм | 100 |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом, пленка закреплена скотчем с логотипом компании |
| Описание | упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании |
| Состав | пузырчатая пленка с логотипом компании, скотч с логотипом компании |
Комплектация ворот с электроприводом
- Базовая
- Дополнительная
Профлист толщиной 0,7 мм с глубиной волны 20 мм имеет двустороннее порошковое покрытие.

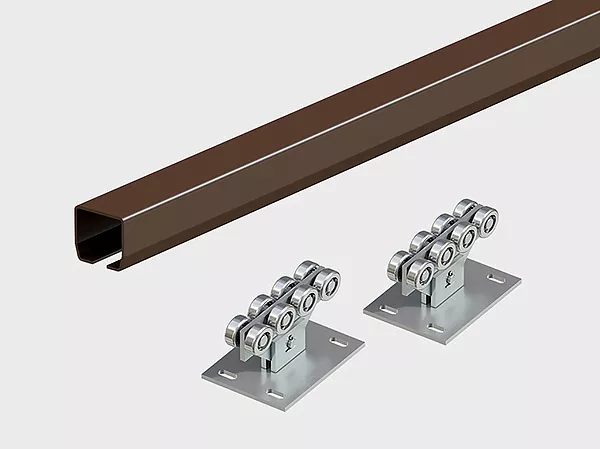

Комплект профилей для сборки щита.
Монтаж уличных откатных ворот
- Подготовка объекта
- Способы монтажа
- Конструктивные решения

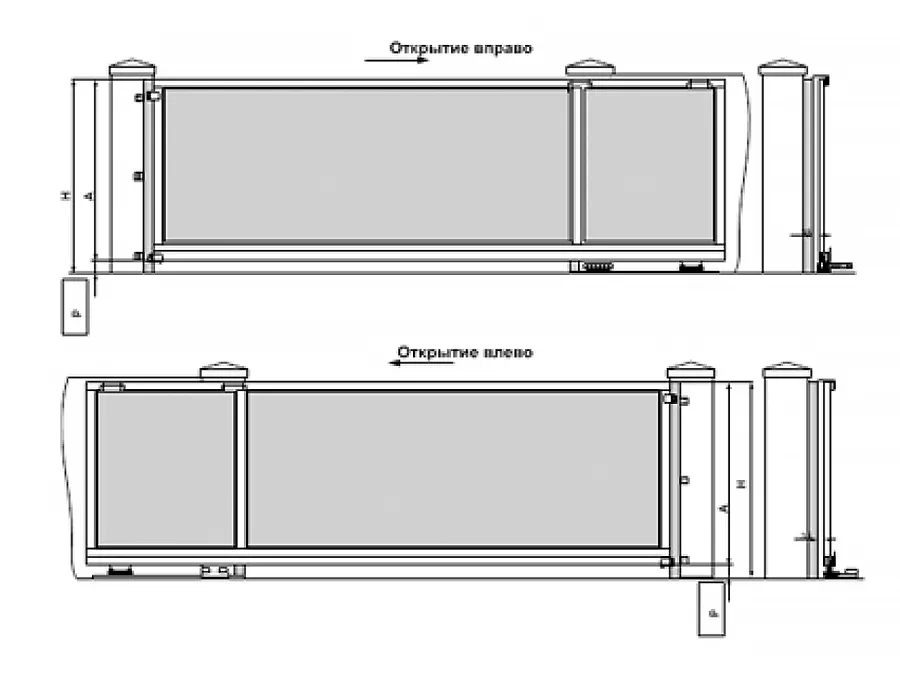

Перед установкой откатных ворот нужно произвести необходимые измерения, каждое из которых рекомендуется проводить в трех местах для наиболее точного соответствия изделия параметрам проема.
Учитываются максимальные значения величин.
H — высота.
В — ширина.
L — длина в сторону сдвига.
h — рекомендованный размер 100 мм.
Требования к монтажу: необходимо обеспечить движение полотна по уровню вне зависимости от имеющегося уклона поверхности.
Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

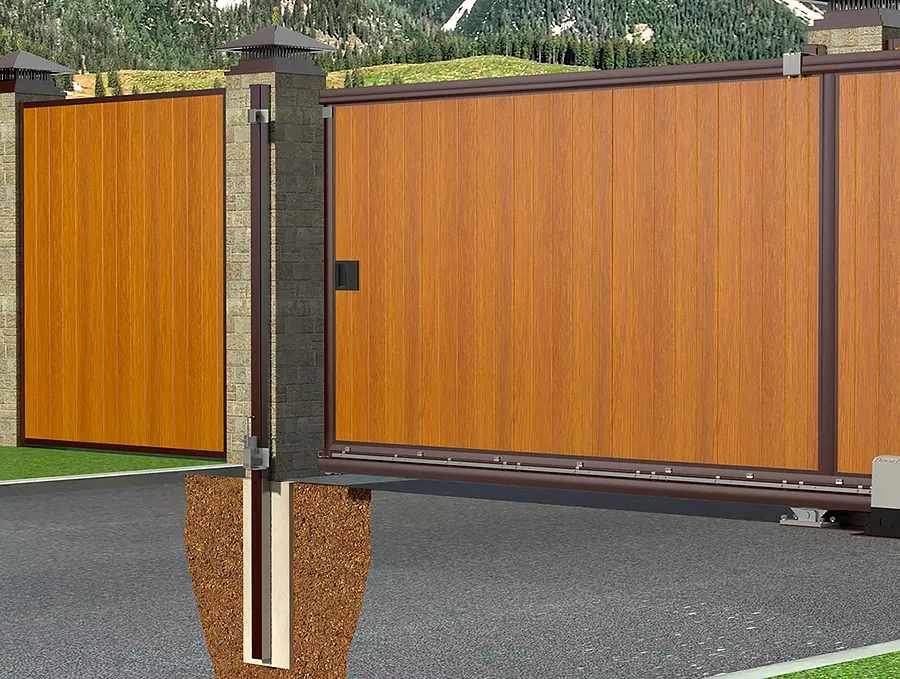

Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован.
Открытие возможно в правую или левую сторону.
Видео уличных сдвижных ворот
Вопрос-ответ
Системами защиты от обрыва троса и устройствами защиты от разрыва пружин.
Да. В данном случае рекомендуется использовать антикоррозионный пакет.
